一：定義新風路徑—新風從空氣較潔凈區域進入，由污濁處排出。
二：確保住房內最小新風量—以滿足人們?nèi)粘９ぷ?、休息時所需的新鮮空氣量按《室內空氣質量標準》（GB/T18883-2002）規定：每人每小時必須保證30立方米。
三：定義新風時間—保證新風的連續性，一年365天，24小時連續不間斷通風。
四：空氣循環最大化—合理設計風口位置，使房間空氣充分循環。
系統常見新風管路徑：
1、使用地板送風系統不需要較大的頂棚空間來容納送風管路及末端裝置，與傳統上送系統相比，地板送風系統可降低5％－10％的樓層高度。
2、由于回風口設于吊頂上，下送上回的氣流組織形式有利于從使用空間中排出余熱、余濕和污染物，從而保證生活區、工作區較高的換氣效率和較好的空氣質量。
3、送風氣流低位送出，優先滿足下部空間空氣的健康度和含氧量，送風氣流與室內空氣充分混合置換，由頂部高位排出污濁空氣，形成了室內從地板至頂棚的氣流途徑，新風利用更充分。

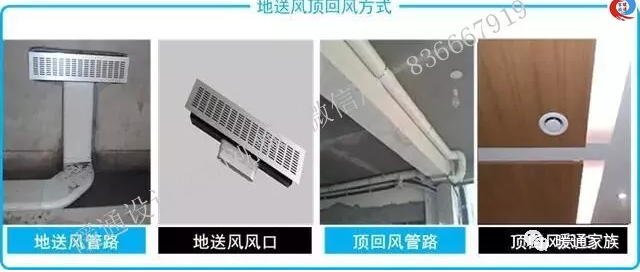

地送風示意圖：

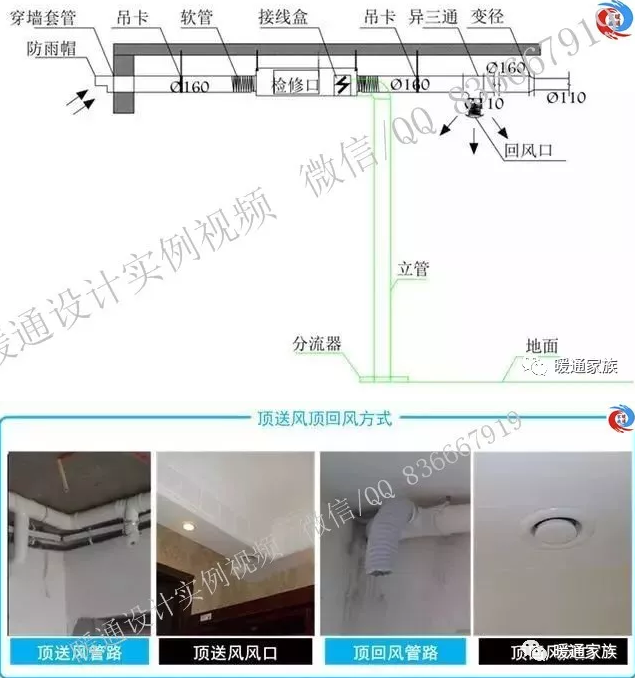

1、采用頂送頂回的方式，最大限度的保證了送排風對稱設置，有利于室內空氣的流通置換。
2、采用頂送頂回的方式，管徑越大，風阻越小，降低因為風阻而損失的風壓，提高新風利用效率。
3、采用頂部風口、球形噴口，散流器等方式，保證較遠的送風距離。
新風系統頂送風與地送風比較：
新風系統安裝步驟：
（一）管道打孔
打孔的目的利于管道的走向，打孔是第一步要完成的，一般最好在施工前一天進行完畢為佳，客戶裝修完畢的房屋，打孔前要做好防護工作，孔的大小是根據施工圖紙要求來確定，位置要根據施工圖紙定位來確定。如無施工圖紙，請按照附表1預留（由業主預留）。
PVC管道預留孔大?。ǜ奖?）
（二）扁平管安裝
要求室內水電線路施工完成，地面無雜物、水平無高差，新風管道鋪設位置不得有線管橫穿，扁平管過墻處需提前做好孔洞預留（由業主預留）。地面新風扁平管道與扁平直接連接處要做到平整無傾斜，連接前清理風管連接處確保連接處無灰塵并用布基膠帶粘好，接口處平整無起鼓或氣泡。如地面無防水，扁平管需用水泥釘做好固定。送風底盒根據圖紙位置進行設置，出風口安裝平整，離窗口處距墻不小于25cm，防止窗簾遮擋地面出風口影響送風效果，其他地方距墻不小于5cm。扁平管插入送風底盒部分不宜過長（1公分為宜），管口處用膠帶封好防止混凝土灌入風管。送風底盒應用擠塑板裁成與風口大小一樣的板塊填滿風口盒并高于地面回填層，防止因回填層過高將風口抹平。扁平風量調節閥是地面施工中重要的一個環節，如施工中沒有開啟將造成非常嚴重的后果。扁平風量調節閥必須根據施工圖紙要求進行設置，不得隨意增減風量。調節閥開啟角度最短扁平風管開啟30度角、長度適中的風管設置角度60度、最長風管不需要設置調節閥。風箱盒設置在靠墻角處、衣柜里等方便裝修隱蔽的位置。宜放置風箱盒的位置地面要求平整無傾斜，無風管連接的風箱盒接口需要做好封堵并用膠帶封好。風口連接件與風箱盒連接處用自攻釘固定，風口連接件內用PVC直接連接并刷膠固定，施工完成后做好封堵防止后期回填造成混凝土灌入。
（三）主機吊裝
主機安裝位置懸掛在相對次要區域如廚房、儲藏室、衣帽間等，這樣能盡量避免機器運作的聲音影響到睡眠休息。新風主機頂部與樓板之間的間距不小于10mm，避免主機貼近樓板產生共振。主機的保護需用紙殼或者塑料袋封包室內機，或?qū)⑺突仫L(fēng)口采用紙板或塑料袋封堵好。主機安裝要保持水平，安裝時，主機吊桿螺母必須有防松措施，保證安裝安全牢固，如有必要可在吊桿處加減震墊。吊桿安裝垂直（避免吊桿安裝后出現內八或外八情況），內膨脹一定要脹開避免吊桿脫落，主機吊掛水平不許傾斜，安裝主機時不要用錘子等工具敲擊主機避免破壞主機表面及內部原件。在主機接線盒下方，必須留有檢修口，主機安裝位置必須便于安裝與維修。
（四）風管安裝
風管與機器連接時，風管端口與機器相距不應大于30cm，采用軟管連接，機器至風口應盡量減少彎口，以減少阻力，軟連接與風管處用喉箍，喉箍調節處需要加保溫棉，避免喉箍收緊時將軟連接劃破。管路與主機的連接的接縫處用錫箔布粘膠帶固定膠帶粘貼平整，不能皺起，接縫要粘包緊密，不能漏風，錫箔結合處需用扎帶固定。安裝樓板送、回風管道時風管與管件連接處PVC專用膠水涂抹均勻，做到管道走向水平，吊支架間距如無施工圖紙規定按照附表2來規定，另外彎頭、三通、調節閥連接處應在兩端0.3m處連接吊卡。與風箱盒連接的立管需設吊卡固定增加穩定性。與室外連接的進風管道采用橡塑板做好保溫，保溫對接處平整美觀。管道盡可能布置在室內裝飾吊頂中，盡量少穿墻。一般采用PVC管道，尺寸Φ75/110/160mm，注意要合理變徑，要用同心圓變徑大小頭，彎頭要用45°的，盡量避免突然變徑、彎頭等引起的管道內部風速過大而產生的嘯叫聲，以避免管道振動。
外墻風口安裝時注意安全，做好相應的防護措施。外墻風口與墻體連接處采用發泡劑固定，孔洞處用發泡劑做好密封防止雨水倒灌。外墻風口送、回風口同一面時相距應不小于1.5m，高層項目中，從室外看應保證垂直一條線、水平一條線的整體美觀性。

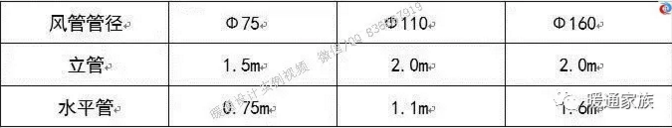

PVC管道支吊架最大間距（附表2）
（五）調試
新風控制器及主機電源委托裝修單位做好位置預留，主機電源位置應在主機電源處1.5m半徑范圍內預留。主機安裝完成后應進行測試，確保每個送風口風量相近。必須在地面裝飾層完成前做好檢測及修復工作。調試的內容主要包括運轉前各項安全檢查，新風機組主外機中的風機的試運轉，查看新風系統是否運轉平穩，有無異常振動與聲響。
（六）風口安裝
調試結果完成后，安裝風口，風口安裝美觀，與地板或地面平整。風口安裝完成后由業主驗收。

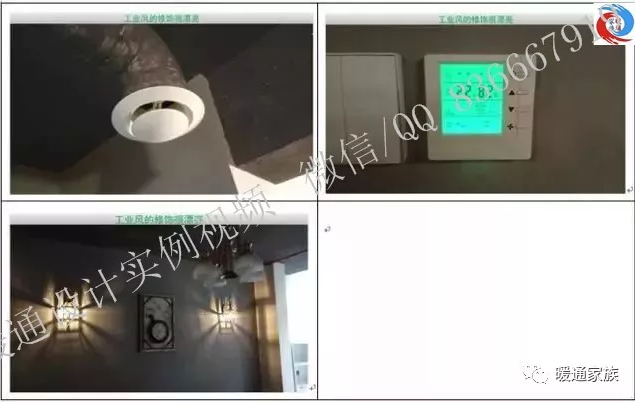

項目案例：
1.設備配置某品牌FD30；
2.管道為PVC，主風管Φ160，分支末端Φ110；
3.業主裝飾工業風格，管道明裝；
4.主機與風管采用軟連接[設備位置做吊頂]，其余為硬連接；
5.風管安裝要盡量平直，兼顧效果與外觀。
新風系統調試部分
一般故障排除方法：
一、主機電源連接完成，控制器安裝完成后，主機仍無法開啟，或控制面板無顯示（以下故障請在無電作業面檢修，避免發生危險或燒毀電路板電子原件）：
1.主機接線盒內控制線位置是否接錯，是否有斷開。
2.控制器內接線是否與接線盒內順序一致。
3.保險絲是否燒毀。
4.高壓線包表面是否異常，有無燒毀痕跡。
5.開啟檢修面板查看斷電保護開關是否異常。
6.開啟強啟開關主機是否運行。
二、主機電源連接完成，控制器安裝完成后，控制面板有顯示（黃燈亮）但主機無法運行：
1．?dāng)嚅_主機電源，打開檢修面板，對主機內部濾網進行清洗，同時將濾網內倉進行清理。
2．將控制面板上的圓孔用頂針插下（主機復位按鈕），通上電源開啟控制器開機按鍵。
三、主機電源連接完成，控制器安裝完成后，運行時主機內有摩擦聲：
斷開主機電源，打開主機檢修面板，取下主機過濾網，在渦輪內側有個苯板扣罩，檢查是否與渦輪有摩擦。用手輕輕扭動苯板扣罩使其不與渦輪緊貼。
四、主機無法開啟，啟動后跳電：
主機施工完成后，接通電源空開馬上跳電，主機內部線路故障。排除方法：拆下主機更換相同型號主機。
