本文分三主題：
一：新風系統的積極意義
二：PVC和PE系統對比
三：PE系統施工實例
主題一：新風系統的積極意義
無論現階段空氣中PM2.5是否超標，新風系統在多個國家地區已經成為標配。如鄰國日本早在2004開始就設法規規定人居住宅強制標配新風系統（シックハウス対策に係る改正建築基準法 （ａ）ホルムアルデヒドに関する建材、換気設備の規制），建筑物建設的時候必須預留新風管道。去除空氣中的顆粒灰塵并不是新風的唯一作用，新風系統對人居環境有很多積極意義：
1：通過交換室內外空氣增加室內氧氣含量，控制二氧化碳濃度（核心功能）。
2：家裝后是甲醛、TVOC和苯系物等有害物質的累積釋放和集中釋放期（客觀存在），新風系統是現階段相對有效的控制手段之一。
3：過濾空氣中的污染物，降低室內PM2.5含量。室內空氣中沒有顆粒浮塵，保護家人呼吸安全，同時減少室內衛生打掃頻率（輔助功能，現階段成為主要訴求點）。
4：特殊場景可以集成功能模塊。如靠海建筑、負一層建筑等可以選裝除濕模塊，解決發潮墻體家具家電受潮問題。
裝房子都關注“功能性”和“美觀性”，更要把“安全”作為最基本前提。裝修建材和家居軟裝都是如此。家居的“水安全”和“空氣安全”是可以針對性解決的，不是可有可無的舒適型選項。建議大家把外觀華麗的物件預算稍降低，買安全不花哨有品質的建材和家居，必備水和空氣凈化設備，盡力降低家人惡性疾病的發病率。
主題二：PVC系統和PE系統對比
新風系統是輕設備重設計的品類，新風設備對設計和施工的依賴性非常高。同樣一套設備，不同的施工方式和細節對“得風率”、“噪音”、“二次污染”、“維護維修”、“對建筑物的影響”的區別天差地別。國內新風行業經過多年的的發展，正在從無序瘋狂發展期到規范品質化發展過度。目前國內兩種主流的新風安裝方式為PVC管道安裝和PE管道安裝兩種方式。

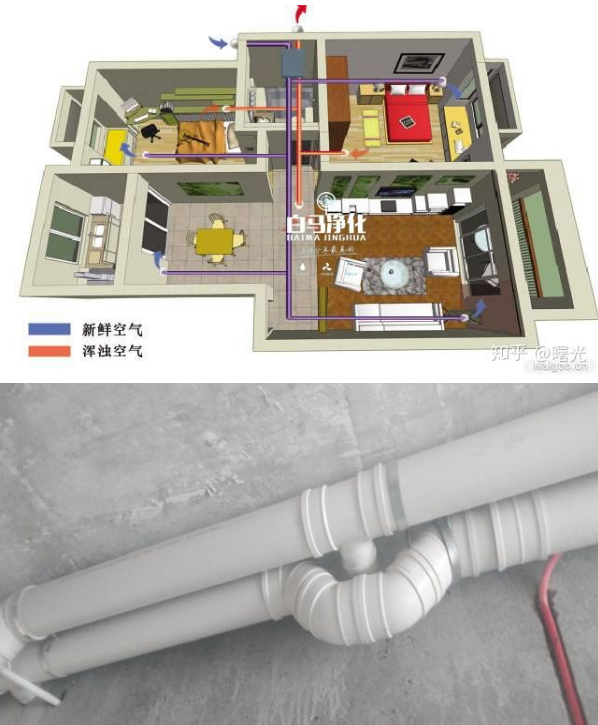

PVC系統的實景
PVC管道系統，呈樹杈式布局，“串聯”結構，一根送（回）風主管路出去，每個房間都由斜三通做分支路送（回）風，全程硬管，材料多選用PVC（國內主要用作下水管網）。地送風用PVC扁管（專用新風管），承插式結構。
優點：
1：老的成熟的施工思路，師傅較熟練。有頂送風、地送風等靈活方式。
2：PVC管便宜，物料成本最低。
3：打孔雖然尺寸稍大，但數量較少。
缺點：
1：風量小?！按?lián)”結構，靠動壓送風，彎多行程遠，風阻大，噪音大，得風率偏低，僅能達到機器風量的百分之四十到六十。舉例裝一臺250風量的機器，實際得風最多在150以內，其余風量均損耗掉了。損耗的同時會形成較大風噪。
2：二次污染不可避免不可清洗。通過硬PVC管配合三通的布管方式，在家居裝修結束后處于封閉狀態，不可維修和拆洗。在新風機長期使用后，通過濾芯和濾芯承插處透過少量雜質不可避免，在送風管道內累積，形成二次污染，暫無有效解決方式。
3：風量不均勻。最遠端風口一般在主臥室，風量一般很小，和近端風口的風速風量有較大差異。
小結：新風系統這么多年一直是PVC管路為主，對引導大家關注空氣質量做出了自己的貢獻，且一段時間仍是新風設計安裝的主流方式之一，但隨著技術的發展，專門針對新風系統的管道材料和設計安裝方案越來越成熟和驚艷，要給行業和客戶提供更合理的方案，我們團隊已經升級PE方案和施工，匹配技術和設備。為大家介紹一下PE管道系統。
PE管道系統，有分風箱排送回風管呈章魚式布局，并聯式結構。每個房間都由獨立的送回風管道各一，送回風端全程無承插結構一管到底。
優點：
1：風量大。專門針對新風研發的專用管道，“并聯”結構，靠靜壓送風，內壁光滑，風阻小，得風量大，得風率能達到90%到120%。舉例裝一臺250風量的風機，PE系統實際等風量可達到300。
2：可反復清洗管道內部，無二次污染隱患。末端風口到分風箱處為一管到底結構，全程軟管，無三通承插，可用細鐵絲穿通，細鐵絲末端系海綿回拉，反復清洗內壁。
3：適用分風箱、風量調節閥等，風量均勻可調。
缺點：
1：有技術門檻，需行業知識和設備多，安裝細節要求嚴。
2：PE比PVC成本高。

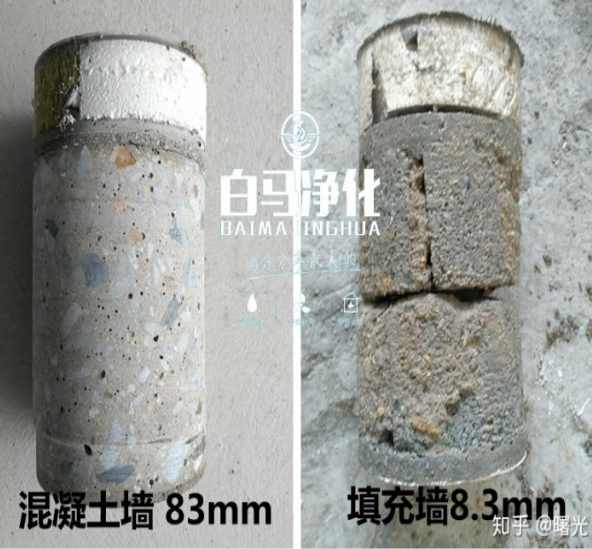

3：打孔直徑小，但數量多。另有章節詳細介紹框架梁和剪力墻以及填充墻的結構特點和受力要求。不同情況下有嚴格的打孔規范和要求，小孔比大孔對梁的危害小，不可超過界限值為安全。
主題三：PE系統安裝實例
2018年 * 山東煙臺牟平區養馬島龍湖 * 三層住宅 * 350風量新風機兩臺 * 800風量除濕新風一體機一臺 * PE管道系統 * 德普萊太新風機 * 螞蟻環境配件輔料 * 安裝人員四人 * 歷時六天半
此貼主要和大家分享PE管道系統的實操案例，主機的選擇和安裝細節暫不詳述。接單后和客戶溝通并現場實勘，落實方案。每一處工地都會用專業軟件建模做平面圖、立體圖和風量預算，所見即所得，讓客戶直觀了解。
二樓三個臥室、一處樓梯走廊。設計七送（新風）五回（回風）。

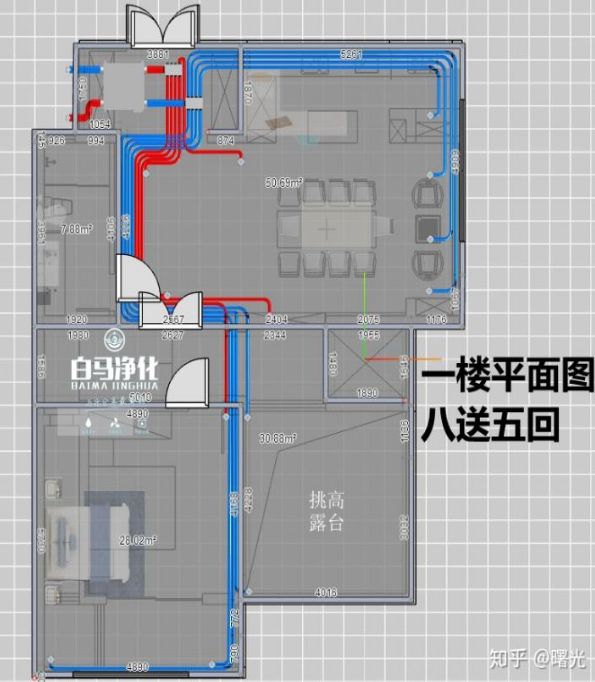

一樓廚房、餐廳、客臥，挑高大露臺。設計八送五回。

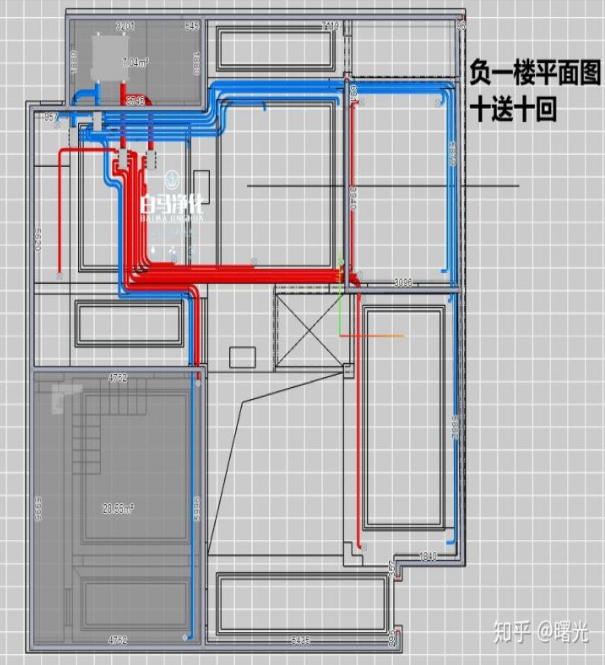

負一樓客廳、書房、吧臺、游戲室。挑高大空間，濕度高。選除濕新風一體機。十送十回，強化除濕功能。

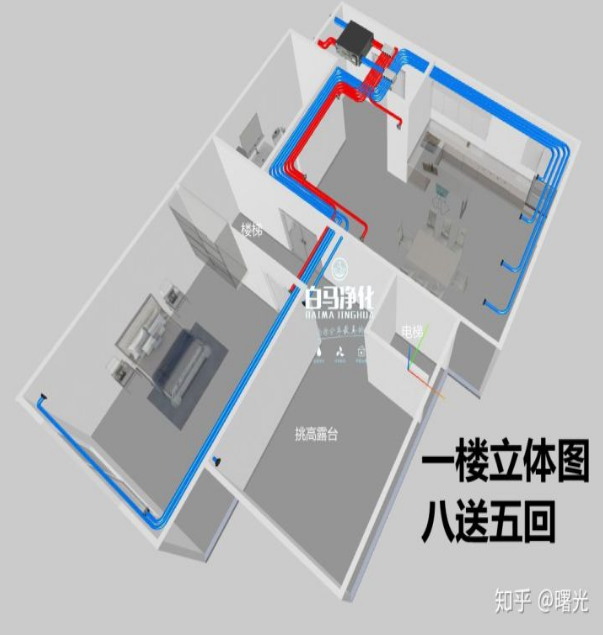

渲染成3D立體模式后是這樣子的，1能反復驗證方案是否合理，2能按圖規范施工，3能交給客戶留底備查備用。
為大家分享下PE管道的施工和成品效果。
經過設計后，施工第一步通常先打孔。

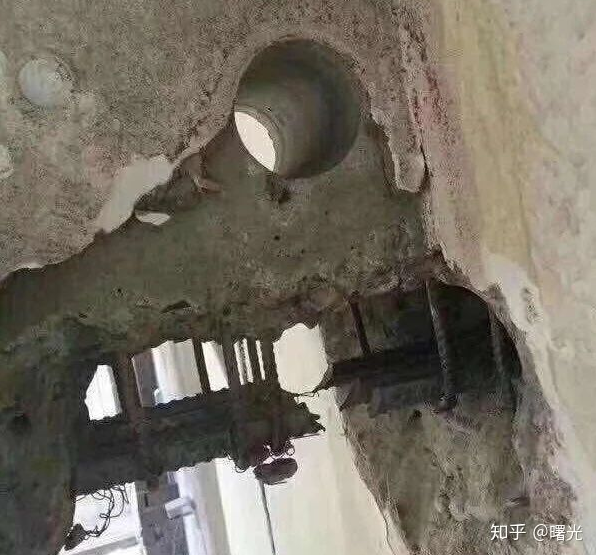

由于國內建筑沒有為新風和中央空調等預留管道，不可避免出現打孔問題，打孔極有學問，框架梁、剪力墻、填充墻等均有不同的嚴格的要求，為避免少部分人胡亂施工對建筑造成不可逆的損壞，部分物業是一刀切不允許任何打孔施工的，這一點需要業主提前了解明確，另混凝土結構在施工時均強制留有一定的設計余量，在科學的計算和測量的前提下，少量打孔并不會影響房屋安全。我和小伙伴請教結構力學工程師，學行業教材，采購博士墻體鋼筋探測儀，施工的時候完全避免打到主鋼筋。
專業需要良心，遠離野蠻施工。
打孔后要吊裝主機→吊裝分風箱→裝關卡→走管路→調試測風等流程。

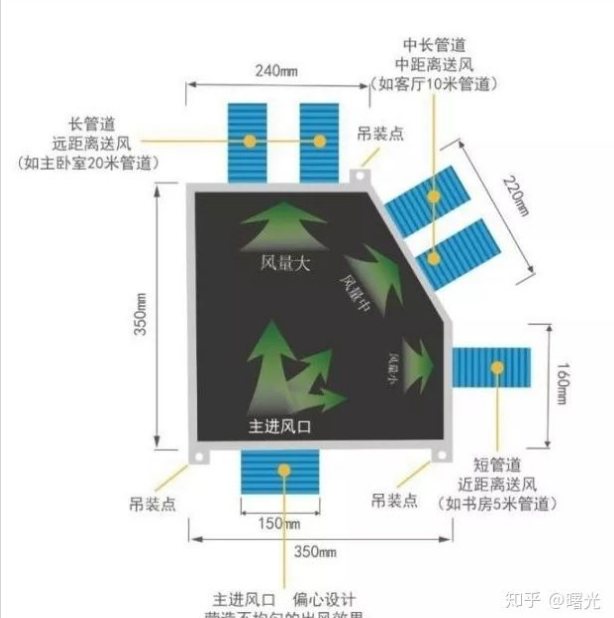

分風箱采用螞蟻環境的多邊形專利風箱，通過管道方向自然調整末端風口風俗，內部采用PE消聲隔音棉。并可在送風箱加置過濾芯。

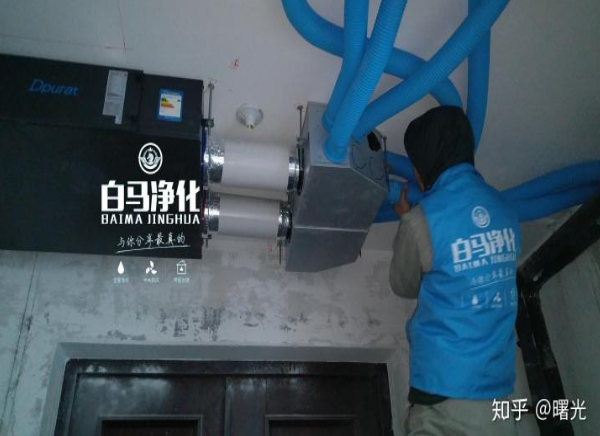

安裝螞蟻環境分風箱后的效果。

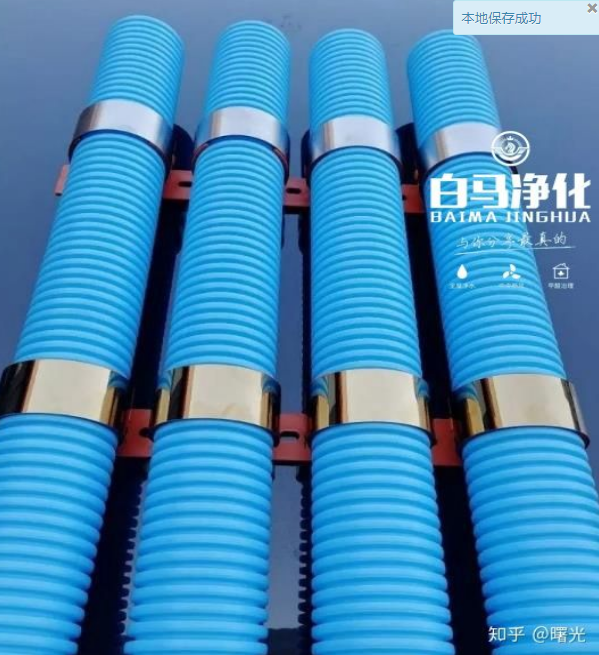

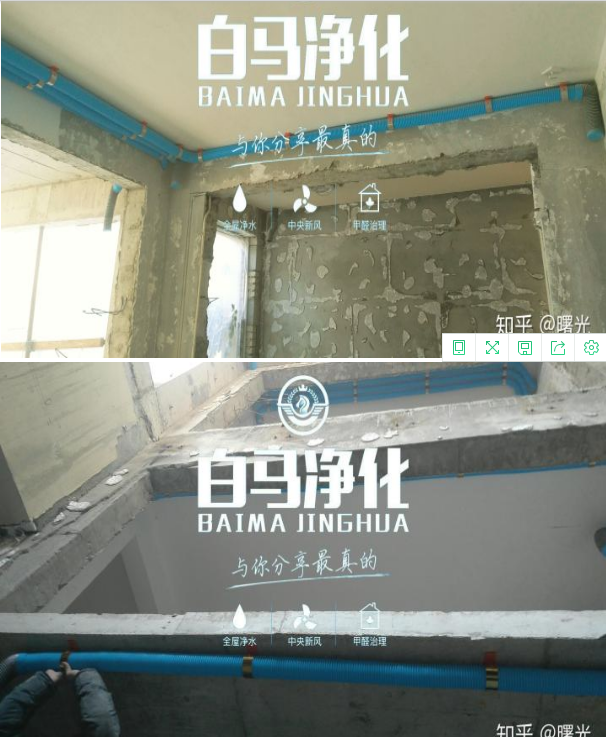

管道選用螞蟻環境的原生料藍色PE管，環保，雙壁波紋結構，阻力小，易彎曲，重量小。配合螞蟻環境的專用吊卡和不銹鋼固定卡?？啥鄬盈B加吊裝。配合喜得利GX120瓦斯槍。效率高。
安裝后的效果。

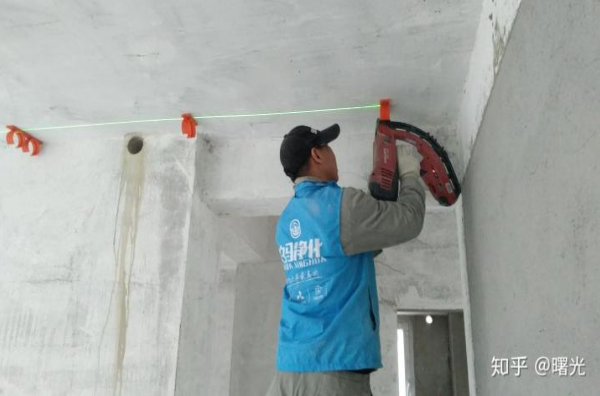

神器瓦斯槍“喜得利GX120”，配合螞蟻環境的吊卡很合拍,極大增加效率，更重要的是安全。在安裝吊頂?shù)蹩ǖ臅r(shí)候打膨脹絲是非常辛苦費時的工序，打淺了怕日后會松動，打深了怕傷害到上層頂棚戶的地暖管，那會給業主帶來麻煩無窮。用喜得利GX120配合吊卡較完美解決以上問題。
高達到5米的別墅復雜空間，局部挑高最高達10米，較有難度，最終呈現的效果來看達到了預期，實測得風率超過130%，對比PVC系統：1高得風率；2環保，管道內壁可清洗；3節省吊頂內空間。
煙臺龍湖別墅PE新風系統實錄
就此安裝案例特別鳴謝：
德普萊太新風主機廠家（國內最大的新風生產廠商之一，同時為諸多知名品牌品牌做代工服務） 山東大區馬經理
螞蟻環境 徐總 申工（國內技術最棒的新風系統設計安裝團隊之一 最好的新風輔材生產商之一）
北京潔風科技 韓總（國內技術最棒的新風系統設計安裝團隊之一 安裝工具達人）
感謝您閱讀到這里！本篇主要講PE和PVC系統的對比。正在給大家陸續整理更多的安裝工地實例、安裝工具安裝工藝細節、新風機型選擇、真實詳細的數據評測等。要做到行業拔尖，要在新風這個選項上幫助到你，有意思，有意義。
和同行們共勉。有好工具、好的安裝件、好方案，咱們多聊。我在山東煙臺，加我微信，二維碼如下。
