對于公寓類的住宅結構（不考慮土豪的大挑高獨棟），原有建筑層高在2.8米上下浮動，梁的厚度在2.5米上下浮動。我們以350風量的新風主機來舉例，主管道一般是160mm，按照常規的安裝工藝來看，我們常規的接管方式是160-110-75mm, 我們就會考慮設備主管直接變成110mm，然后開孔過梁往每個房間送風。 在系統安裝時經常遇到主管過梁打孔問題，打孔尺寸超出梁尺寸 1?3對房屋結構安全會有風險，主梁開太多的大孔可能使梁的結構受到破壞，為了避免這種情況，一般會選擇過梁器來規避這種問題，但這也會帶來影響層高和增加系統的局部阻力，最終影響通風效果。

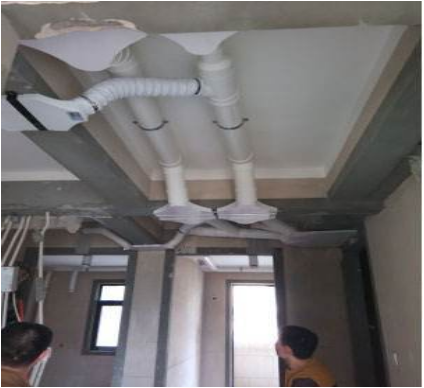

開大孔，會破壞主梁結構，威脅建筑的安全性?，F(xiàn)場安裝為了避免對梁的結構破壞，經常會使用扁型過梁器，常用的一個扁型過梁器的使用就會使系統風量損失20%左右，這樣也極大影響了新風系統的出風效果。所以個人不推薦使用。

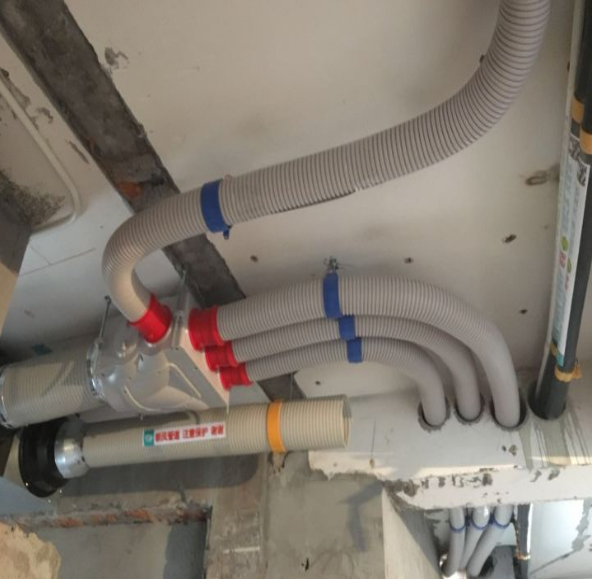

這兩種方法都有一定的局限，所以為了解決這種問題，我推薦的做法是采用“章魚式”安裝工藝。主機管從新風主機接出時，利用分風靜壓箱進行分路處理。簡單理解就是把原來160mm的大口徑主管道通過分風箱轉換成多路的75mm管道分配到每個房間。
開孔尺寸基本在80mm，民用建筑粱厚基本為250mm，這樣就能保證在梁上安全地開孔了。不過選擇分風箱時，要選擇具有多面出風口的，減少單向出風集中打孔對梁的破壞。
這種工藝做法，可以既能保證主機高效的系統風量，又能降低對建筑結構的破壞，一舉兩得。

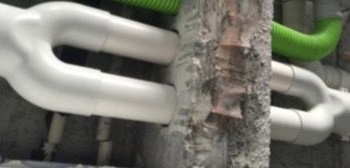

第二種工藝推薦，采用u型三通過梁方法。將設備出風口尺寸變成兩個小孔尺寸，穿過梁后再進行合并。這樣既保證風量不受損失，又減少對梁的結構破壞。
根據主管的接口尺寸，可選規格有： φ160*110*100mm φ110*75*75mm。此配件在安裝實用價值很高。
新風系統對于健康舒適的家居環境固然重要，但是不應該在破壞房屋建筑結構安全的前提下去實現！
