今天給大家分享全熱交換器新風設計的要點，如何通過合理的管路設計，來規避噪音過大、風量失衡、主機無法檢修的情況。純科普~
1. 合理選擇主機位置
住宅中，我們一般會將主機放置在廚房、衛生間、儲藏室或封閉式陽臺等區域。
a. 室外進排風口的要求
進排風口的間距需450mm以上；室外進風口與其他建筑物或住戶的距離2000mm以上。
b. 主機檢修口的預留
檢修口分為設備檢修口（機器側面）及濾網檢修口（機器下方），可以檢修馬達、素子（熱交換芯）&過濾網等。
住宅類建筑，檢修口需避開廚房櫥柜位置，油煙機的排氣管等，為了后期的順利檢修，一定要預留檢修口的位置！
c. 主機的位置
選擇主機位置時需注意衛生間是否有層降，陽臺是否有封閉式吊頂，同時避免管路過長的現象。

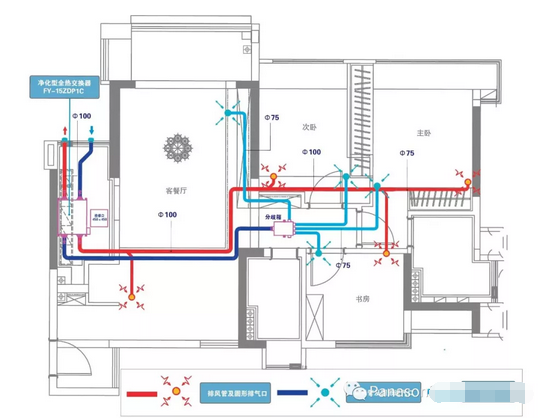

下圖中主機放置在戶型居中的位置，使用雙支管系統，有效避免管路末端風量小的情況。
如果管路過長，需采取必要措施（風閥、變徑）來保證末端風量。
2. 合理布置送排風口位置
以頂送風形式為例，常見的送排風位置為對角布置或同側布置。
a.送風口盡量避免放置在床頭及人員坐立位置的頭頂處，以防人員有明顯吹風感。
b.排風口盡量遠離空調送回風口。
3. 分歧箱（靜壓箱）的使用
除了傳統的pvc管路，地送風及PE系統都使用了分歧箱。
下圖為例，送風采用了PE管，回風依然是PVC管。
一般噪音多出現于送風管路中，所以送風系統的管路設計尤為重要。分歧箱的使用，讓各支路風量更加均衡，也能有效避免噪音困擾。
建議這種系統用在小戶型中，大戶型涉及的面積大，支管多，在施工中也會遇到開孔洞過多的難題（如果你能解決，就當我沒說^-^）
今天給大家分享了純純的干貨，不知道合不合你胃口，歡迎大家留言告訴我你的意見~
