新風系統PQ曲線圖怎么看
暖通達人 2019-02-28 14:22 來源： 瀏覽量：19077
新風系統安裝后，由室外風口、管道、軟管、風口組成，必不可免會增加阻力，所以主機風量會有一定的損失，現在很多廠家都只是在參數寫了，靜壓、全壓等參數，但并沒有確切的PQ曲線圖。
不按照PQ曲線圖，選擇主機，可能造成主機連接管道后，最終得到的風量不足。

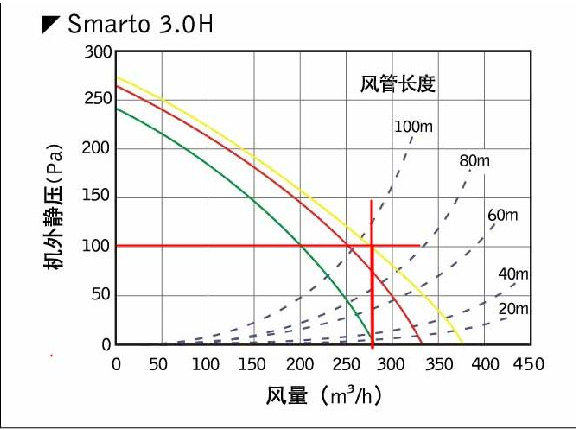

橫向參數為主機風量，豎向參數為機外靜壓
即：當壓損在100Pa時，主機風量為280m3/h

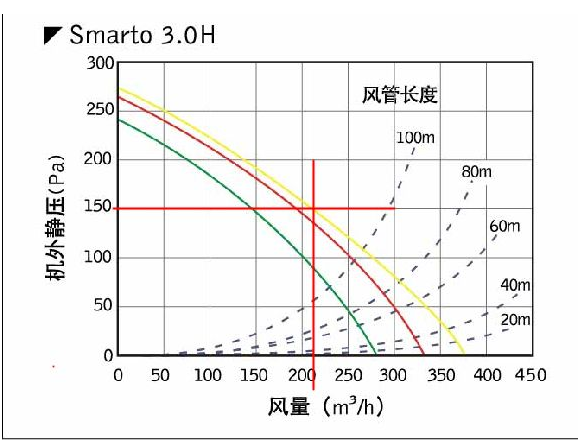

我記得姜老師某一篇文章說1米直管道壓損3Pa，假如安裝50米算，應為150Pa，風量約為225m3/h
所以我個人認為，一切不參考PQ曲線圖，只看彩頁數據都是耍流氓行為！
