北京市發布《居住建筑新風系統技術規程》地方性法規,于去年7月1日?qǐng)?zhí)行。這件事對新風行業的發展具有十分重要的意義,該法規的頒布將進一步規范新風市場,有助于減少現在新風市場上的一些亂象。現如今新風行業的地位比較尷尬,部分是由于相關規范不是很完善,一個很重要的體現就是系統驗收問題,細說有很多點,其中關鍵的一點就是設計流量是否與實際流量相吻合。

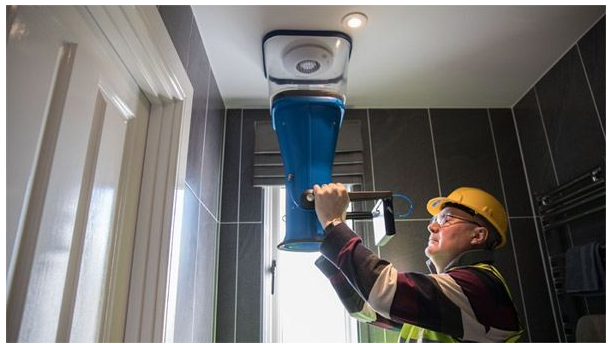

近些年,客戶本來不是很了解新風系統,設備管道等安裝完畢,驗收時候根據絲帶擺動或者普通風速儀測試,有一定流量的新風就完畢了。孰不知這種簡單的方式可能帶來惡劣的影響,如果末端風口實際流量不足,客戶覺得安裝完新風后,門窗緊閉也能呼吸到室外的新鮮空氣,但是實際能夠呼吸到的新鮮空氣遠遠不能達到健康標準,這種條件下,新風系統的良好體驗從何而來?
從這個角度看法規,多年的新風領域?qū)嶋H經驗告訴我,行業可能會發生巨大的變化了。該規程規范了新風設備、管道及設計要求、驗收標準等,明確了新建居住建筑應預留新風系統的安裝位置(包含新風管道的鋼套預埋)。變化在于將逐步引導新風行業從定性的舊時代跨越到定量的新時代,我們從業人員越來越需要注意用戶的感受了。
定量就是確定用戶能夠呼吸到的室外新鮮空氣量。那么整個新風系統鏈條上的任何一環都需要精心打磨才能夠滿足這個要求額。原來的焦點主要在于新風設備要求,現在的層次提升到了整個系統,保證你能呼吸到符合健康標準的新鮮空氣。下面來淺析下規程中的新風量的有關問題。
新風量要求分為設計要求以及檢驗要求
一.設計要求

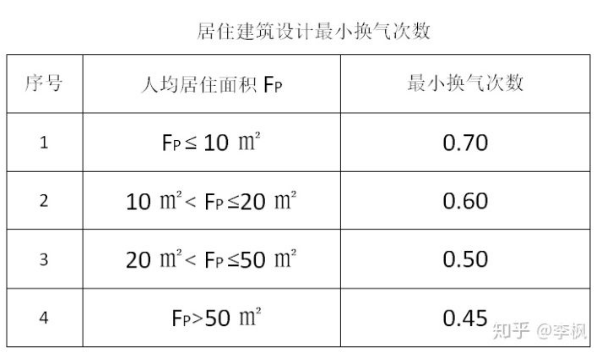

1.新風系統的最小新風量宜按換氣次數法確定,居住建筑最小換氣次數應按照下表要求來進行設計。

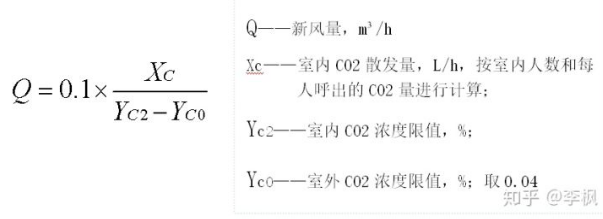

2.新風系統按照CO2濃度限值所需新風量

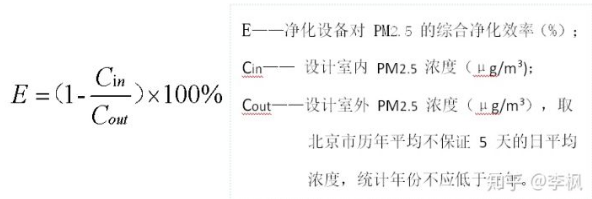

3.新風系統的凈化設備對PM2.5凈化效率應根據居住建筑室內和室外的設計PM2.5濃度按下式計算確定。
上述三條標準細分來看,其中最小新風量和CO2濃度限值所需新風量是設計標準,取最小新風量和滿足室內CO2濃度限值要求的新風量中的最大值作為設計新風量。PM2.5凈化效率是驗收標準,主要反應整個新風系統的凈化能力。
最小新風量法
人均居住面積Fp=15㎡,即屬于 10㎡< FP ≤20㎡,最小換氣次數0.6次/h
房屋體積V=30㎡x 2.8m = 84m3
新風流量Q=84m3x 0.6次/h = 50.4m3/h
2.CO2濃度限值所需新風量
成年人一般CO2呼出量按照Xc=18L/(人·h),即在睡眠狀態下的呼出量。
室內CO2限值按照最低要求控制在0.1%(1000ppm)以內,室外取0.04%
此時對應的
兩者相比較得出較大值,60m3/h作為主臥的設計流量,但是要注意額,這個流量是需要系統驗收檢測到的流量值,按照驗收規范中的±15%范圍即在【51m3/h,69m3/h】區間才合乎規范。當然更加保險的做法是設計時候,按照規程的原則擴大相應區間。
3.按照CO2-Based標準的新風流量能否滿足大多數情況下的PM2.5凈化效率要求呢?
規程中對于相關標準只有有限的解釋,我們需要建立一個簡單的數學模型來對相關設想進行進一步的描述,這個算是我們對該規程的一個有力的補充。

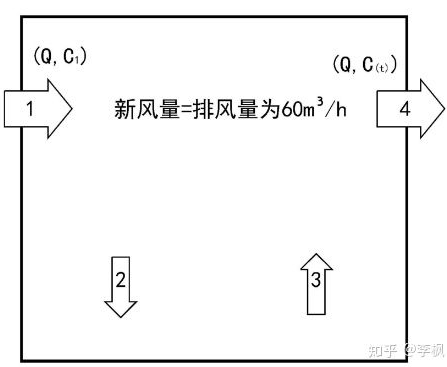

模型如圖所示:
經過凈化處理后由末端風口 送向室內的新鮮空氣示意
自然衰減的污染物示意
滲透源帶來的污染物示意
經過回風端或者門縫排出的空氣示意
自然沉降部分和室外滲透部分只占極少部分,假設其相互抵消,室內人員活動不產生顆粒物。開始室內/外顆粒物初始濃度為C0=300ug/m3。若設備顆粒物的平均凈化效率為90%,即進入室內的顆粒物濃度為C1=30ug/m3.室內送風口空氣與室內原來空氣充分均勻。當室內顆粒物濃度低于C2=75ug/m3時,即達到我們需要的最基本健康標準。
房間內PM2.5濃度為C(t),在【t,t+dt】時間段內,室內顆粒物變化量

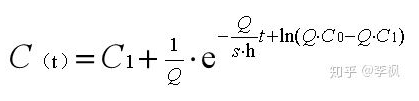

對此一次線性微分方程進行求解,很容易得出:
式中:
c(t)--室內顆粒物污染濃度,單位為微克每立方米(ug/m3);
初始濃度C0=300ug/m3,主機凈化后濃度C1=30ug/m3
Q--凈化后送往室內的空氣流量;設Q=60㎡/h
s--房間面積,單位為平方米(㎡);設s=30㎡
h--房間高度,單位為米; 設h=2.8m
這個模型成立的前提是室內空氣的充分均勻,實際上現實情況很難滿足這一點。我們根據這個模型公式求出的相關值是最低要求,這一點必須強調。
我們?cè)囍蠼庑枰嚅L(zhǎng)時間,室內PM2.5顆粒物濃度可以從300ug/m3下降到75ug/m3.
式中: k 即換氣次數。
這個公式就十分清晰的表達了凈化速率與換氣次數的關系,換氣次數越高,K越大即所需時間越短。代入相關數據,得出 t= 2.52h,大約3h左右可以達到此要求。
假如要達到一級標準,即C2=35ug/m3,需要多長時間呢?同樣代入,得出t= 7.2h。
上面公式中的k可以理解成有效換氣次數的話,更加準確。怎么樣提升有效換氣次數,需要送排風口的合理位置分布,此公式同樣適用于無人的房間內CO2濃度變化。我們可以從這兩個時間區別看出,相當長時間過后,室內空氣質量會無限接近新風送風端的空氣質量,這不就是新風系統的作用嗎?
二、檢驗要求
上面這幾個表格是我們進行設計時的最主要的依據,我們需要按照這些表里面的基本要求來進行設備選型,管道設計以及系統驗收。根據戶型功能、區域人員活動密度的不同分配相應的新風流量,出具計算書,施工安裝后,各個末端風口的流量要依照計算書來校核。
6.2.3.4:系統經調試,各風口的風量與設計風量允許偏差應在±15%范圍之內。
設計風量就是按照表格要求所出具計算書中的流量配置。實際上末端風口的新風流量需要大于最小換氣次數對應的流量,考慮到驗收的測量偏差,所以才會有負區間。
規程中關于PM2.5的測試部分摘?。?/p>
4.4.1 新風系統的凈化設備對 PM2.5 的綜合凈化效率不應低于 80%
6.3.4 新風系統調試完成后應進行通風效果檢驗,通風效果檢驗項目及限值要求符合表6.3.4的規定時應判定為合格,驗收應在檢驗合格后進行。通風效果檢驗應采用連續監測或現場檢測的方法。

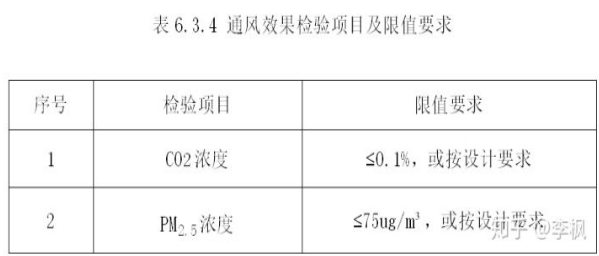

表6.3.4 通風效果檢驗項目及限值要求
考慮到規范所涉及的PM2.5顆粒物的來源主要在于外部環境,而不是房間內部活動所產生的。密閉的空間內,新風系統通過送/排空氣置換的方式達到空氣凈化的效果,如果可以滿足CO2濃度設計要求,主機的凈化能力符合要求,對于PM2.5顆粒物的凈化也沒有問題。
確認好末端需求新風量之后就要進行支路管道的布局以及管徑的選擇
·如果是主路管道分布式設計的話,還需要進行水力計算找出最不利環路進行修改。規程中都有比較明確的管道搭配方式,要求每路都要安裝調節閥等,篇幅有限不一一列舉。

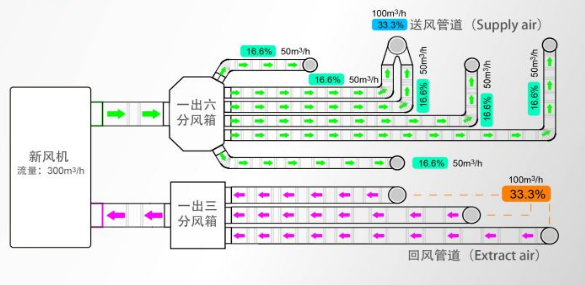

·如果采取分風箱+PE管道的話相對容易處理,將流量分為若干份,根據末端需求進行組合,這種處理方式更能體現定量的思想,也會成為未來新風系統的主流選擇。
上面是關于“新風量”這個簡單問題的淺析,我們?cè)傺诱贡磉_(dá)下關于規程的整體構架。從用戶需求流量出發到管道分布、設計再回到新風設備本身這條逆向新風鏈條就是這個規程的精髓之處,根本是要保證用戶的需求流量這個“以人為本”的內核。
