圖解中央新風系統和直吹新風氣流組織差異
暖通達人 2019-05-21 11:56 來源: 瀏覽量:20296
一般在裝修之前,如果需要安裝新風和中央空調系統一起安裝的話,那么暗裝式肯定是不錯的選擇,吊頂內部不占用空間。裝修完畢后,客戶需要提高室內空氣品質,那么剩下的選擇就是明裝新風機了,明裝新風機里面有兩個分類:?jiǎn)芜M(jìn)風和雙向熱回收,這個里面的選取下篇文章詳細講講。
地送風新風系統示意圖
頂送風示意圖
中央排風式示意圖
暗裝中央新風系統主要通過管道的布置來實現氣流的組織分布。

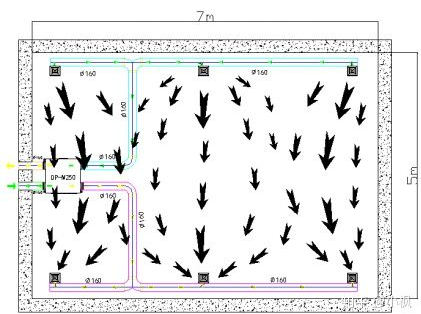

中央新風機氣流組織示意
最大的優勢在于氣流組織合理均勻,那么隨之而來的就是溫度和濕度的均勻分布,同樣的流量變化,這種布置方式最為合理。
那明裝新風機的氣流分布模式如下圖:氣流組織分布就比較紊亂。

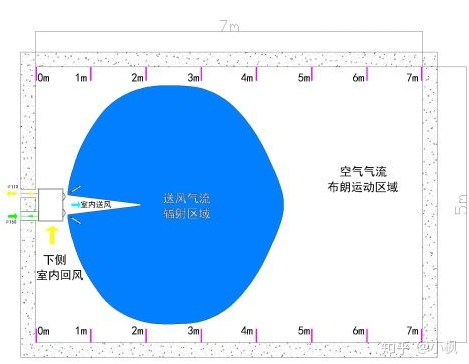

直吹新風氣流組織示意
你大致想想系統運行后是不是這個樣子,要達到同樣的換氣效果明裝機的選型要大于暗裝機一倍。上面兩幅圖就是原因,根本在于實際有效換氣效率的差異。
總結:如果有可能的話,盡量裝修前安裝中央新風系統,系統運行效率要高于明裝新風機。
