PVC管道和PE管道是新風系統頂送風方案中最常用的2種管道布置方式，由于PVC管和PE管的材料特性不同，導致他們的管道施工方案有較大差異，使得最終的系統效果也存在差異。
1、什么是PVC管道？
PVC是Polyvinylchlorid的簡稱，是由聚氯乙烯樹脂與穩定劑、潤滑劑等混合后用熱壓法擠壓成型，PVC可分為軟PVC和硬PVC。
軟PVC含有增塑劑 （這也是軟PVC與硬PVC的區別），物理性能較差，所以其使用范圍受到了局限。
硬PVC不含增塑劑，新風系統使用的PVC管主要為硬管。一般將加工過程中未添加增塑劑的PVC制品統稱為UPVC，亦可寫作PVC-U
UPVC管本來并非為新風系統使用設計的，是用于鋪設給水管道的，因?yàn)槌杀镜停少彿奖?，所以被廣泛使用。
2 、什么是PE管道？
PE管是聚乙烯（Polyethylene）塑料管，PE是最基礎的一種塑料，具有優良的耐大多數生活和工業用化學品的特性。PE管可以分為低密度聚乙烯管、中密度聚乙烯管和高密度聚乙烯管。
新風系統用的PE管道通常為高密度聚乙烯（High Density Polyethylene）管，簡稱為HDPE。
3、PVC管道與PE管道在新風系統的管道施工中有什么區別？

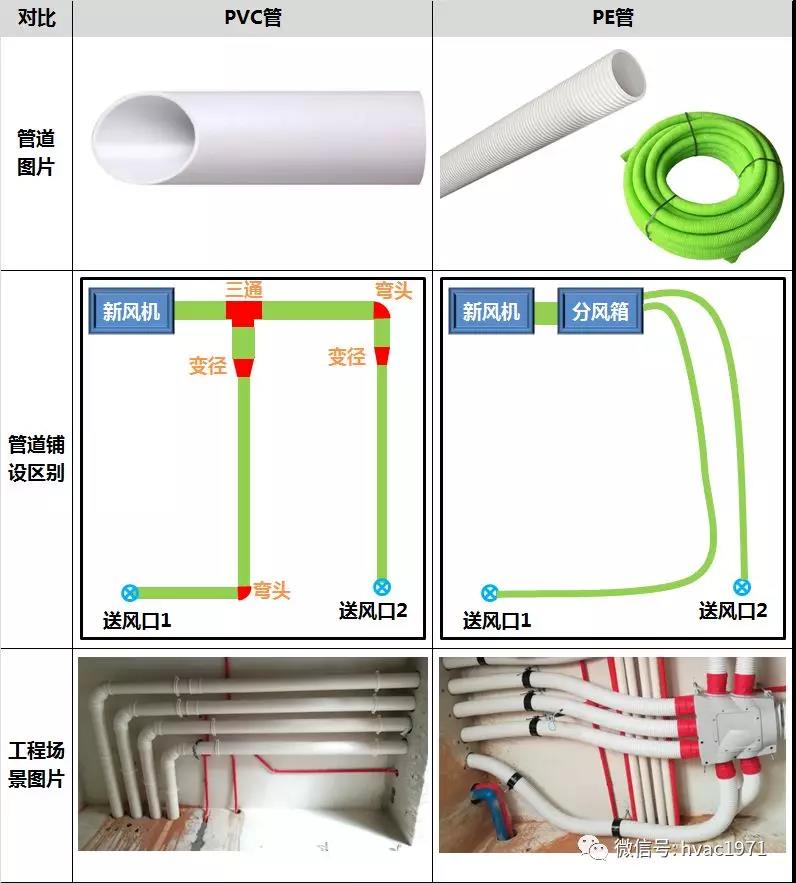

對于新風系統的管道施工而言，PVC管道與PE管道最明顯的區別在于：

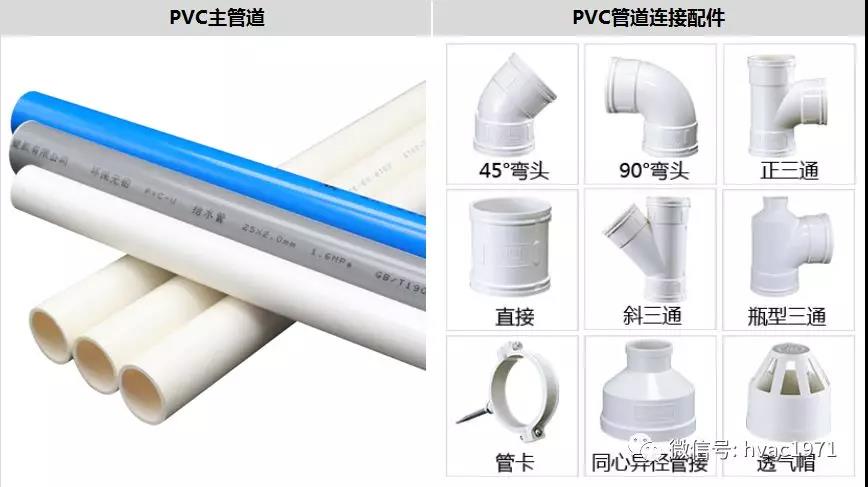

PVC管是硬管，無法進行彎曲，因此在室內布置管道時，不可避免地要用到彎頭（用于墻角拐彎）、直接器（用于管道之間連接）等連接配件。

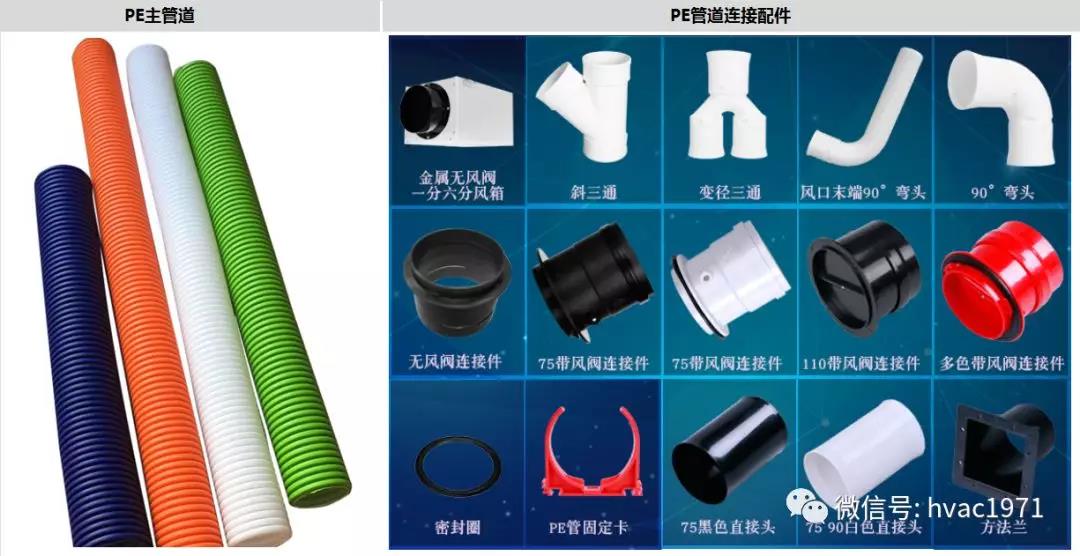

PE管也是硬管，但是可以進行一定程度的彎曲，因此在室內布置管道時，可以做到讓一根完整的管道從分風箱處直接布置到送風口處，中間不需要連接配件。
對于室內管道的布置而言，管道被截?cái)嗟狞c(diǎn)越多、使用的連接配件越多，管道的風阻就越大、產生漏風的概率就越大。
因此，在管道施工過程中，PE管道相對于PVC管道的主要優勢是方便施工，同時理論上能夠降低管道風阻、減小管道漏風的概率。
4、PVC管道與PE管道對新風系統的效果影響有區別嗎？
PVC管道的市場價格比PE管低得多，因此PVC管道多用于施工成本較低的項目。同時這些PVC管的施工為了降低成本，通常是不配分風箱的。這就會造成PVC管道的鋪設過程中會使用大量的三通、變徑器、彎頭、直接器，而這些連接配件都會增大管道的阻力。

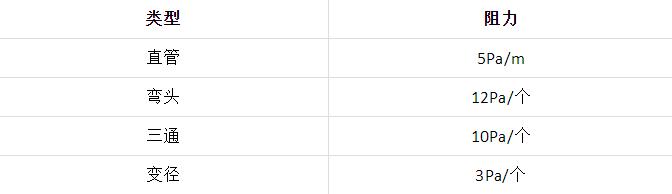

下圖是一個各種連接配件的阻力清單：
而PE管道的鋪設在正常情況下都可以做到“一管到底“，很少會用到連接配件，如果是同樣長度的管道鋪設路徑，PE管道的風阻通常都會比PVC管低一些。
由于2種管道方案的風阻不同，所以注定了最終的送風效果會有所差異的。
5、PVC管道與PE管道的送風數據對比

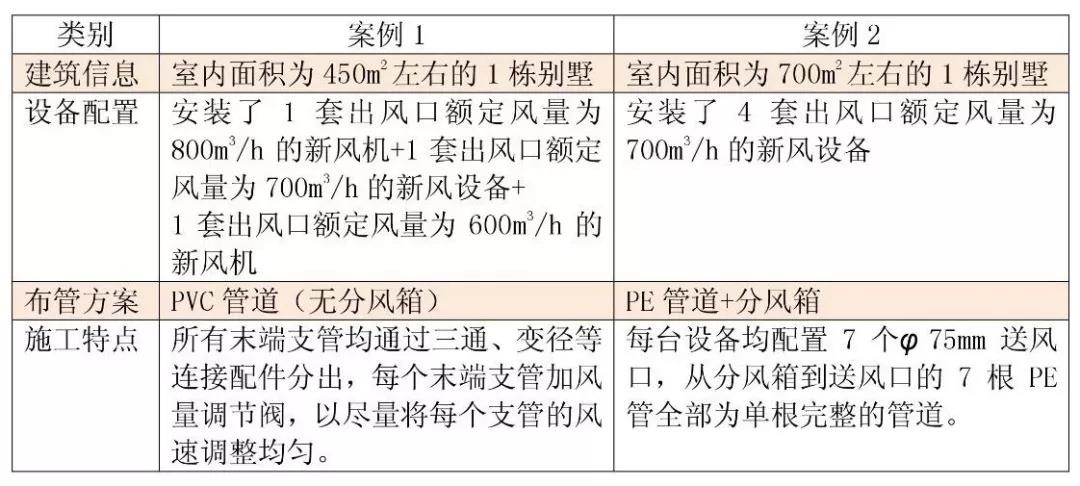

我們以2個工程案例的數據為基準進行對比：
在設備安裝和管道鋪設完成后，用風速儀測量每個送風口的風速，結合送風口的截面積，來對比2種管道方案導致的設備風量衰減程度和風速均勻度。

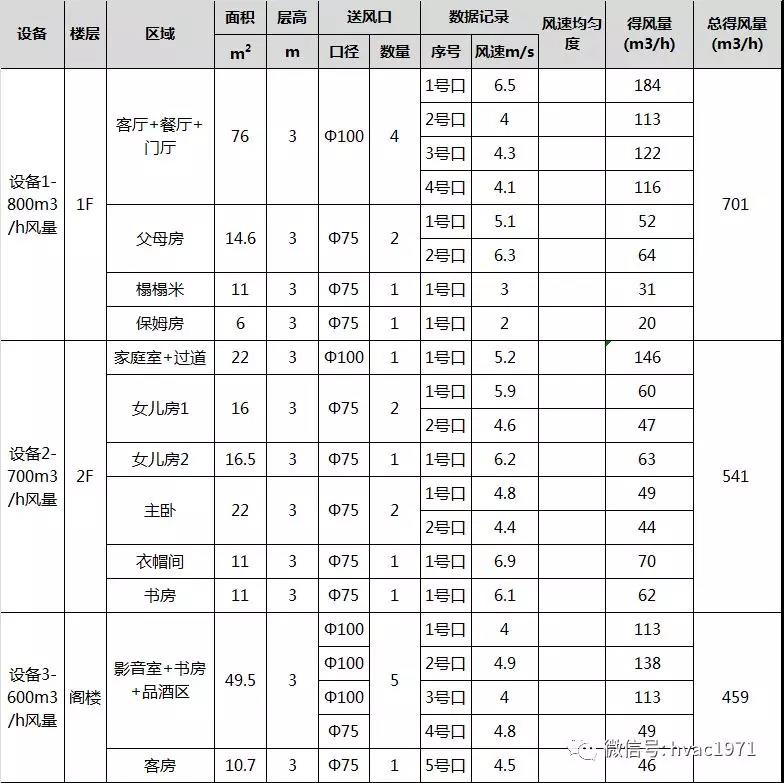

5.1 案例1PVC管道施工的送風效果數據

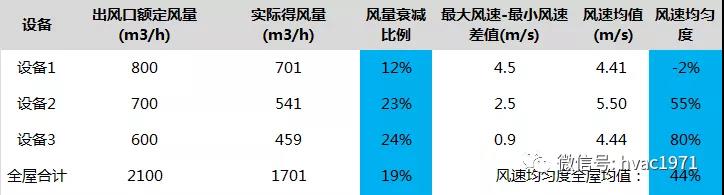

從上表中我們可以得到以下數據：
備注：風速均勻度=1-（最大風量-最小風量）/風速均值
可以看出全屋3套設備的總風量衰減為19%，全屋風速均勻度均值只有44%。并且這還是經過末端調風閥調整后的結果。

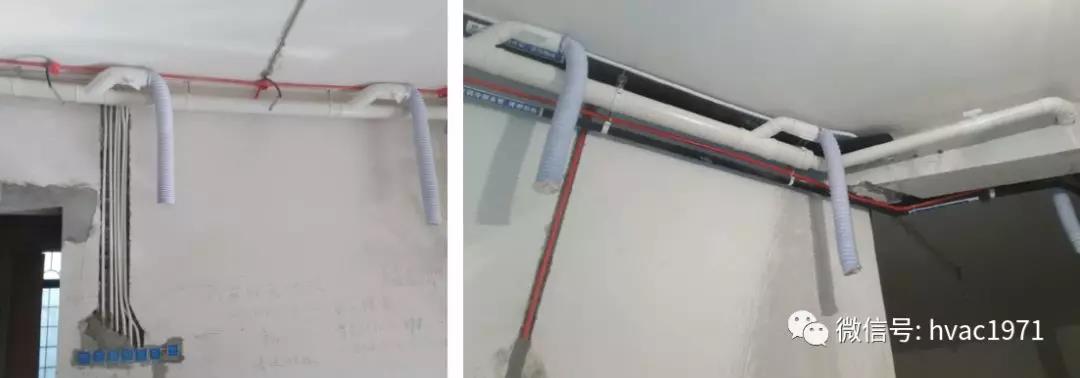

以下附上一些現場管道的圖片，另外在測量過程中發現，通過末端支管上的風量調節閥來調節風速均勻度的效果甚微，因?yàn)镻VC管道在經過多次分支、變徑后，各個末端送風管道的風阻是互相干涉的，調節了1個末端支管的風量后，其他支管的風阻也會同時產生變化，所以試圖在末端管道上加風量調節閥來控制風速均勻度的方法是不可取的。
如果想要控制PVC管道的各個末端支管風速，只能增加分風箱，在分風箱上設置風量調節閥，而且是否能夠調整均勻，還要視管道布置的復雜情況而定。
5.2 案例2PE管道施工的送風效果數據
從上表中我們可以得到以下數據：
備注：風速均勻度=1-（最大風量-最小風量）/風速均值
可以看出全屋4套設備的總風量衰減為14%，設備的風速均勻度整體較好，全屋風速均勻度均值達到85%，這是經過分風箱處調風閥調整后的結果。
以下附上一些現場管道的圖片，由于新風設備的出風口通常都是φ160mm左右的圓口，所以必須在設備后面增加分風箱才能與PE管連接。分風箱上帶有風量調節閥，調節風速的過程證明，風量調節閥能夠非常有效地控制每個末端管道的風速均勻度。
6、PVC管道與PE管道在新風系統中的應用總結
以上述的2個工程案例為例，我們將PVC管道與PE管道的優缺點對比列舉如下：
由上表可見，PE管道方案在施工便捷性、可靠性、風量衰減度、風速均勻度4個方面均優于PVC管道方案。
另外， 分風箱上的風量調節閥能夠有效地控制末端管道的風速均勻度，因此無論是PE管道方案還是PVC管道方案，都應當盡可能在新風設備出風口出設置帶調節閥的分風箱。
