一、工作原理
新風系統是根據在密閉的室內一側用專用設備向室內送新風，再從另一側由專用設備向室外排出，在室內會形成“新風流動場”的原理，從而滿足室內新風換氣的需要。
實施方案是：

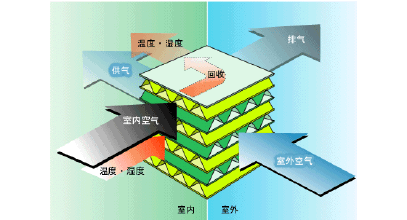

采用高壓頭、大流量小功率直流高速無刷電機帶動離心風機、依靠機械強力由一側向室內送風，由另一側用專門設計的排風新風機向室外排出的方式強迫在系統內形成新風流動場。在送風的同時對進入室內的空氣進新風過濾、滅毒、殺菌、增氧、預熱。排風經過主機時與新風進行熱回收交換，回收大部分能量通過新風送回室內。借用大范圍形成潔凈空間的方案，保證進入室內的空氣是潔凈的。以此達到室內空氣凈化環境的目的。

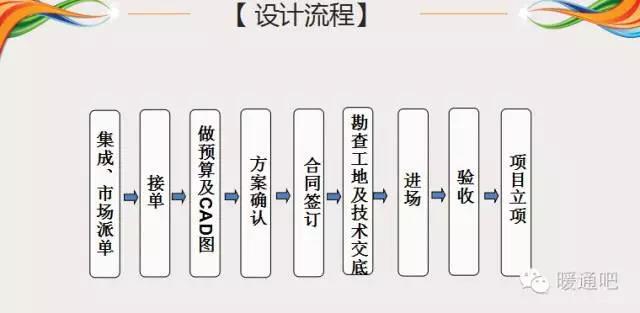

二、新風工程施工圖設計文件的內容
施工圖設計文件應以施工圖紙為主,包括設計說明、頂回風平面布置圖、頂送風平面布置圖、地送風平面布置圖、新風主機安裝示意圖及地送風構造示意圖等內容。

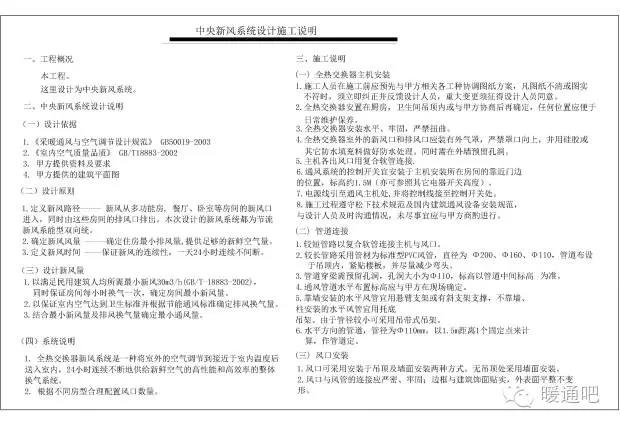

1、設計說明
依照戶型的面積和戶型的平面布置作出施工說明。

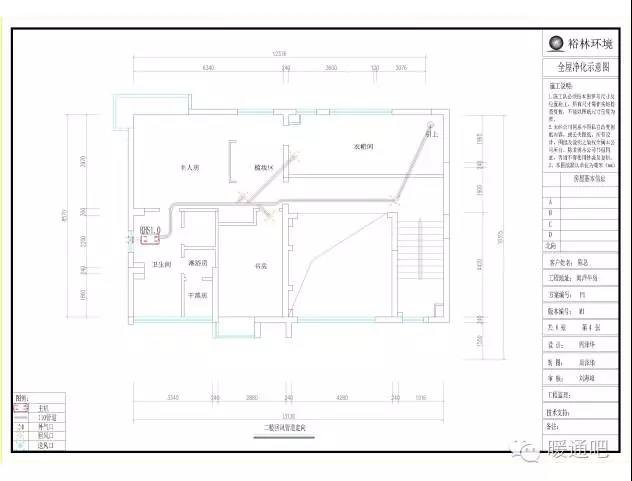

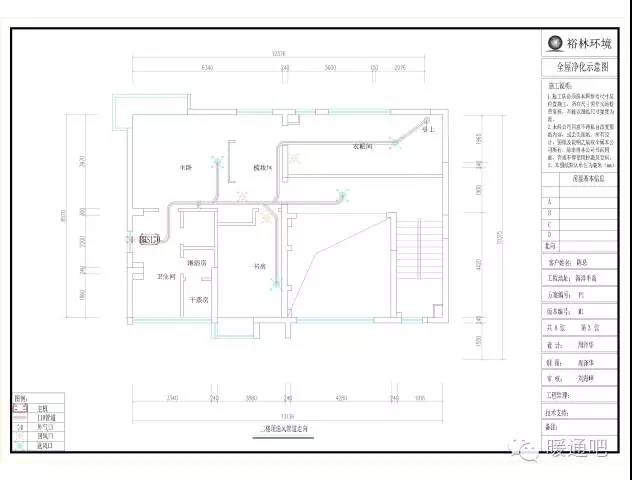

2、頂回風平面布置圖
根據用戶的需求和戶型的布置圖按照新風設計規范設計出新風回風布置圖。
3、頂送風平面布置圖
根據用戶的需求和戶型的布置圖按照新風設計規范設計出新風送風布置圖。

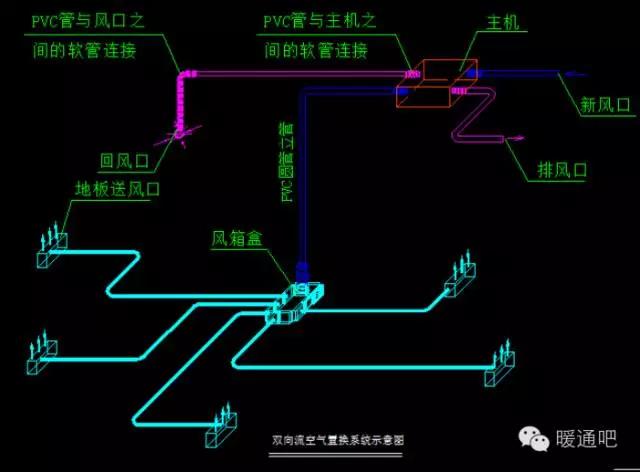

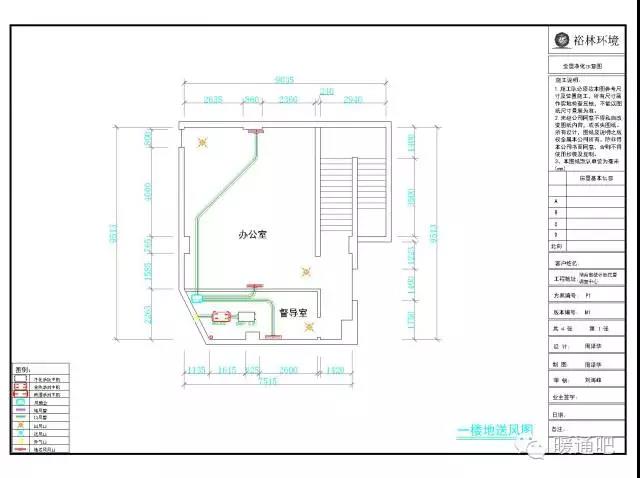

4、地送風平面布置圖
根據用戶的需求和戶型的布置圖按照新風設計規范設計出新風地送風布置圖。

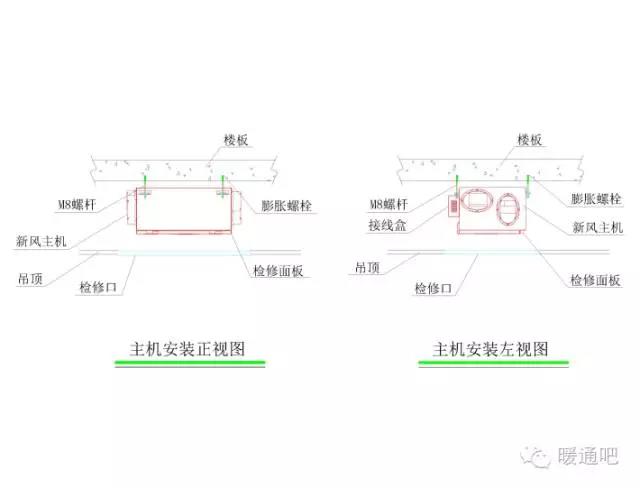

5、新風主機安裝示意圖(本圖為全然交換主機)

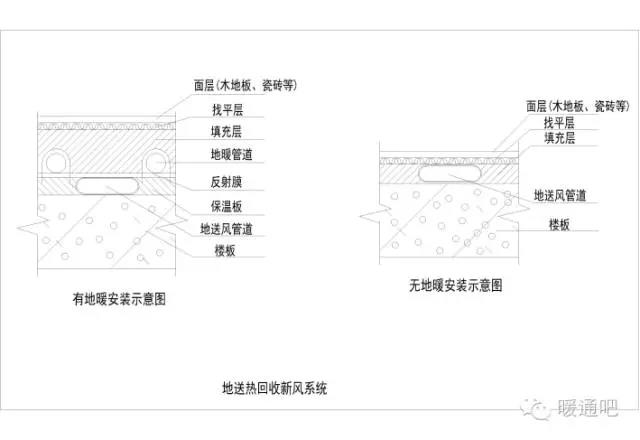

6、地送風構造示意圖
三、主要設備安裝
1、主機安裝注意事項：
a.根據通風主機的外形尺寸，制作通風主機的固定框架，并作防銹處理；
b.將主機水平安裝于房屋頂面，盡量靠近連接吸風口的廳室；
c.通風主機與固定框架固定時，中間采用橡膠防震塊作避震處理。校準通風主機固定框架水平，無扭曲。
d.在通風主機安裝位置附近應留有足夠的空間，以便于維修和保養；家用型新風主機安裝在吊頂內時，其附近應留有450×450的檢修口一只，檢修口預留位置應便于檢修，上方無遮擋；
e.根據通風主機的電動機功率、電壓，進行電源線的配置。電源應獨立供給，接線應正確、堅固，并有良好接地；電源線應絕緣良好 ,不得裸露在外面；通風主機應有獨立的控制裝置；
f.風管采用UPVC管，采用軟管連接的風口時，其軟管長度最好不超過35cm。
g.排風管采用軟管其長度不得超過5M，超過5M宜采用UPVC風管。
2、通風管道安裝注意事項：
a.管道的走向、管徑以及風口的安裝位置應符合設計圖紙的要求；
b.管材的切割口應光潔、無毛刺。管材和管件的連接處應鉚牢或粘接牢固，無殘余膠水留在管材或管件上；
c.管路的安裝應做到橫平、豎直。管材內徑清潔無雜物；
d.PVC管路應采用支吊架進行固定。如采用抱箍，則其內面應緊貼管外壁。支架與管道應固定穩固，無松動；
e.所有管路經過的墻孔，一律采用機械打孔機開孔，嚴禁未經同意擅自改變孔徑與位置；
f.風管支、吊架的間距；
g.可伸縮性金屬或非金屬軟風管的長度不宜超過5米，并不得有死彎及塌凹；
h.風口與風管的連接應嚴密、牢固；邊框與建筑飾面貼實，外表面平整不變形。同一廳室，房間內的風口的安裝高度應一致，排列應整齊。VC風管。
3、風口安裝注意事項：
a.進風裝置四周必須采用發泡劑填充密封，并做好防水處理；
b.排風口安裝時，選擇距主機較近并可以與室外相通處開孔，穿墻孔規格為130㎜。安裝墻體過橋，并打泡沫劑進行密封，墻體過橋應與外墻面平齊。防雨型排風口與墻體過橋的連接處采用PEF膠帶做中間過渡，排風口安裝應正確、平整、嚴密、美觀；
c.廚房間的吸風口位置應遠離灶臺；
d.進風裝置應設在室外空氣較潔凈的地點；
e.管路材料采用PVC管與復合軟管相結合的施工方法，適用于通風主機。
4、地板出風的主要特點：
a、讓冷/暖空氣定向流動，從而提高中央空調的使用效率，節能效率高達30%；
b、扁形管道高度只有3CM，能輕易的從地面繞過，不會影響木地板和瓷磚的鋪設；
c、地面出風，頂上回風管道不交叉，由于回風口設于吊頂上，下送上回的氣流組織形式，有利于從使用空間中排除污染物，從而保證工作區較高的換氣效率和空氣質量；
d、建筑物使用地板送風系統不需要較大的吊頂空間來容納送風管路及末端裝置，與傳統上送風系統相比，地板送風系統可降低5%-10%的樓層高度。
