打孔必定有損梁的承重,能不打就不打,
一定要打孔絕對不能亂打。
隨意亂打,新房打孔被打成危房。
孔徑過大,一處多孔,一梁多孔,
孔在梁下口(梁下口鋼筋已斷)等等,
都是對梁致命的傷害。后期急忙加固補救,
時間經費成本大且易二次損壞。
安裝新風注意事項
而任何有管道的系統安裝,必然都存在著穿梁打孔的問題,近幾年新風行業發展迅速,越來越多的用戶開始注重新風系統產品自身的環保性和安裝的合理性,PE波紋軟管的星狀式(也叫章魚式)安裝逐步取代了PVC管枝狀式的安裝。

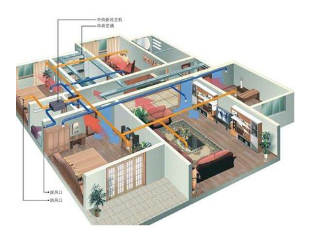

(星狀式布局)
(枝狀式布局)
兩種布局各有優劣,隨著人們?cè)絹?lái)越重視健康舒適生活,星狀式布局更受青睞,風量可以最大程度的做到精準調節,但因?yàn)樗乃突仫L(fēng)都是獨立的支管道構成,管道較多,隨之也帶來了安裝過程中穿梁打孔較多的問題。
樸勒整理了一番關于打孔的規范和操作說明,助業主減小上當吃虧風險,助安裝團隊更加理解并規范打孔操作。
打孔前的準備:懂規范、會計算、精測量

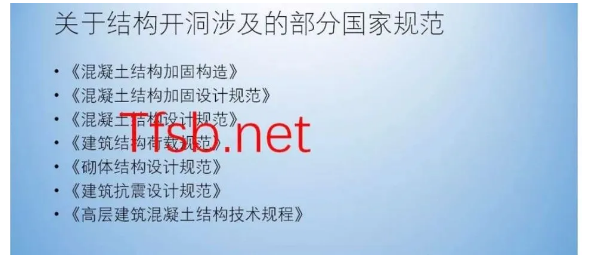

那么穿梁打孔有哪些標準和規范可以參考和查閱呢?(如下圖)
建筑梁上取孔規范:

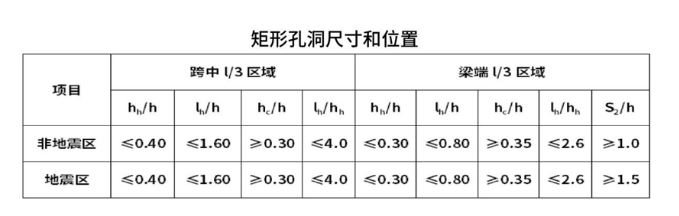

1)空洞應盡可能設置于剪力較小的跨中l(wèi)/3區域,必要時可設置于梁端l/3區域內。空洞尺寸和位置應滿足下表的規定。

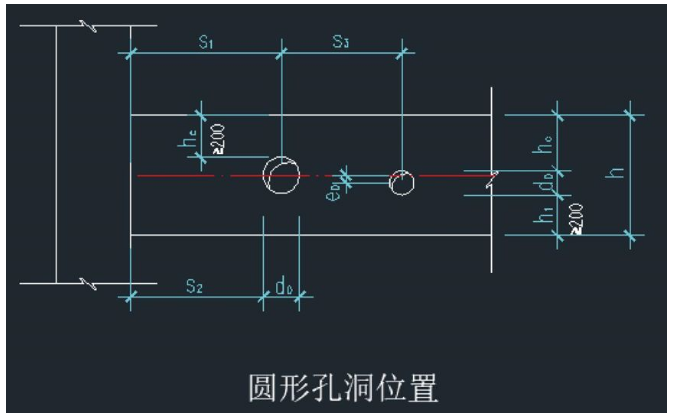

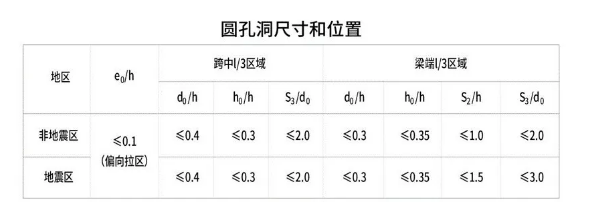

2)對于d0/h≤0.2及150mm的小直徑孔洞,圓孔的中心位置應滿足-0.1h≤e0≤0.2h(負號表示偏向受壓區)和s2≥0.5h的要求,對于抗震設計,圓孔梁塑性鉸位置宜向跨中轉移1.0h的距離。

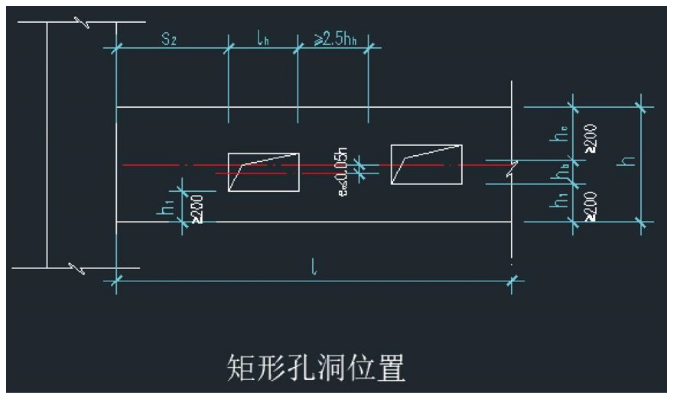

(1)孔洞應盡可能設置于剪力較小的跨中l(wèi)/3區域,必要時可設置于梁端l/3區域內;
(2)孔洞偏心距宜偏向受拉區,偏心距e0不宜大于0.05h;
(3)設置多孔時,相鄰孔洞邊緣間的凈距不應小于2.5hh,孔洞尺寸和位置應滿足下表的規定;
(4)孔洞長度和高度的比值lh/hh應滿足:跨中l(wèi)/3區域內的孔洞不大于4,梁端l/3區域內的孔洞不大于2.6。
看不懂沒關系,咱舉個栗子
對于公寓類的住宅結構(不考慮大佬的大挑高獨棟),原有建筑層高處在2.7m上下浮動,梁的厚度在250mm上下浮動。
按照取孔規范的要求:一般梁上取圓孔大小為≤83mm(常規的新風管為圓形,按照梁的高度為250mm計算)

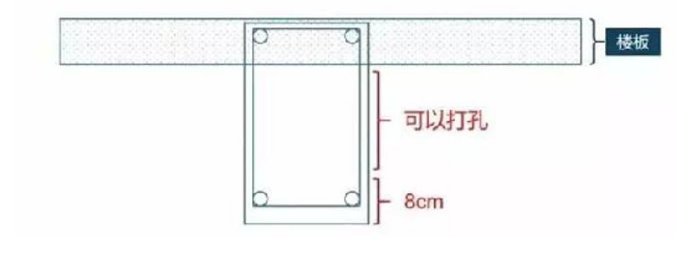

如下圖所示,梁體里主鋼筋的位置在梁體的上下8cm的位置,因此取孔位置要避開此區域。
一頓猛如虎的操作是不是已經很厲害?
可業主還是不想打孔怎么辦?
別急,這件寶貝您瞧瞧:
POLYGON樸勒PE-HD抗菌新風柔波紋盾構管輕松過梁!
怎么說都不如直接上圖

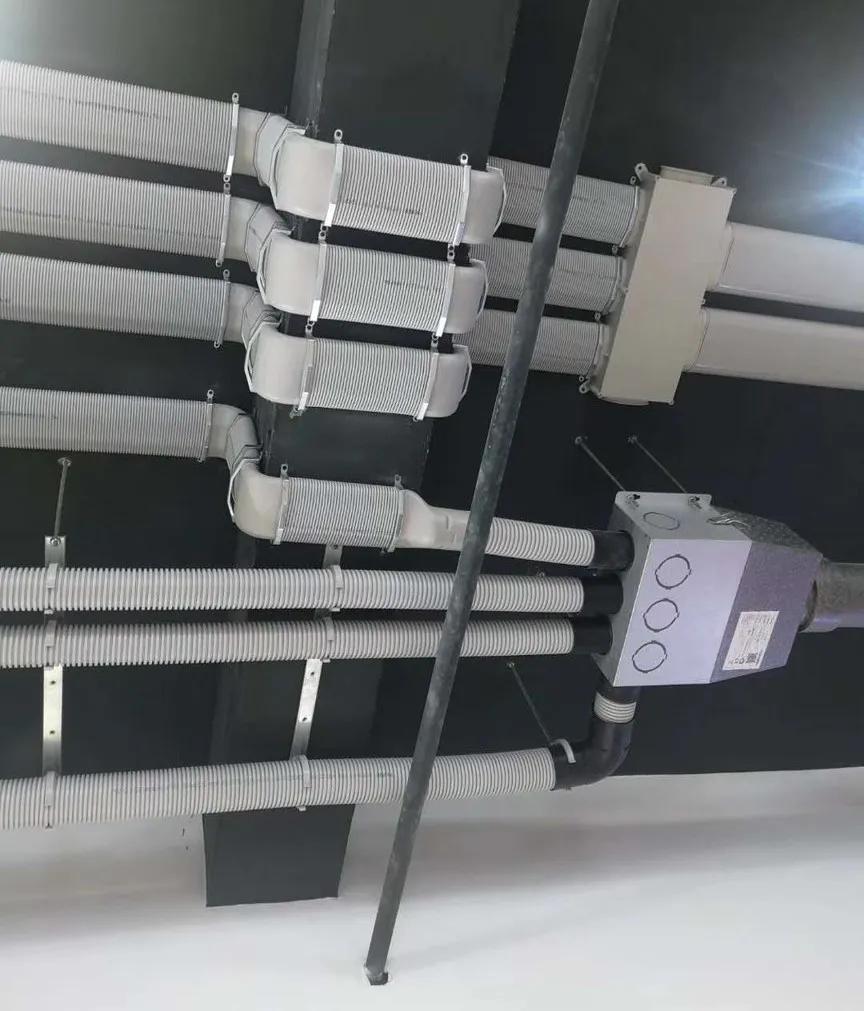

POLYGON樸勒PE-HD抗菌新風柔波紋盾構管現場施工案例圖:
POLYGON樸勒PE-HD抗菌新風柔波紋盾構管配件:

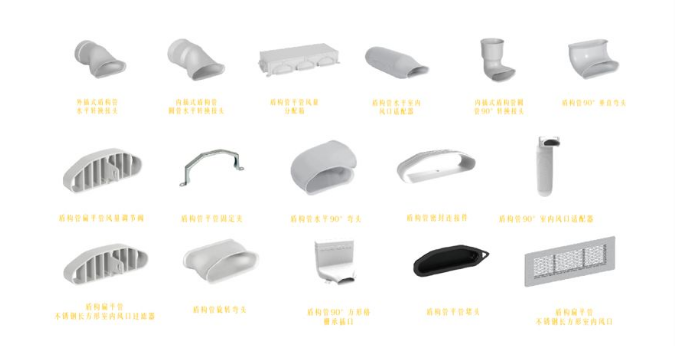

(豐富配件,解決轉角、管道切換等各種問題)
花錢是為了省事兒,不是添堵。想裝新風了?別急著動工,考考安裝師傅的水平先。畢竟有的時候,再好的產品也經不起瞎折騰。
