本文通過對2019年新風行業標準《JGJT 440-2018 住宅新風系統技術標準 》的解讀，學習行業標準的知識點，來梳理自己的思路，提升自我。

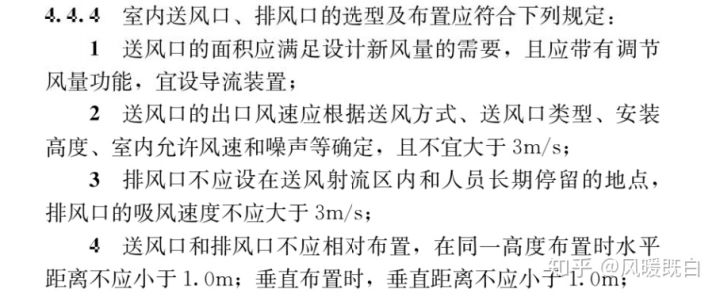

關于新風回風口和送風口（排風口）位置的設置問題。

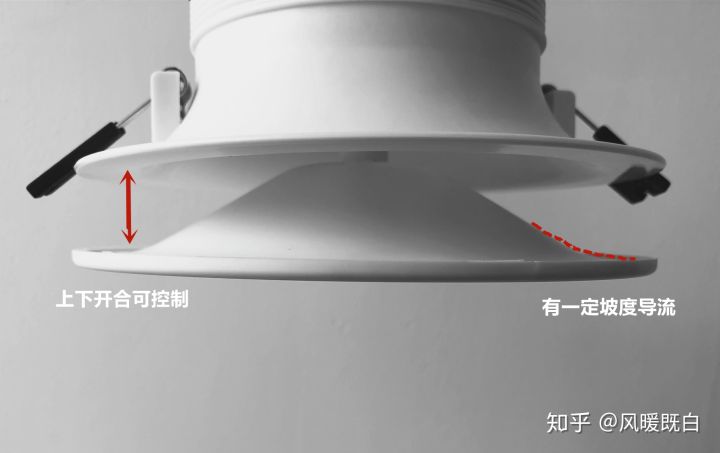

1、2條是對室內送風口的規定，即室內風口有上下開口調節的功能 以及 輔助倒流的緩坡設計。
如上圖所示，基本就是對室內送風口的要求。
其次，我在思考一個問題，很多安裝公司測量風速，其實在測量支管風量，即沒有安裝室內風口的狀態下進行的。但市場上的室內風口的形狀、質量差異也不小，風量驗收以最終的室內風口風速為準是否更為合適。
第3條，“排風口不應設置在送風射流區和人員長期停留點”。
這里有個關鍵詞“射流區”。
射流區是流體力學的概念，用于新風系統可以理解為：流動的空氣脫離室內風口的限制后，在室內空間的流動區域，即 “射流區”。
室內風口的“射流區”目前并沒有相關的論文和研究，因?yàn)樯婕暗娇諝獾牧魉佟L(fēng)口的截面積和外界壓力，基本上是沒有明確的數據約束，比如 室內送風口射流區半徑為3-5m這種數據。
因此，現在新風設計中的主流做法就是排風口與送風口盡量遠一點，避免短路。但是送風口位置要避免人體經常停留區域（比如臥室床位、書桌沙發）。

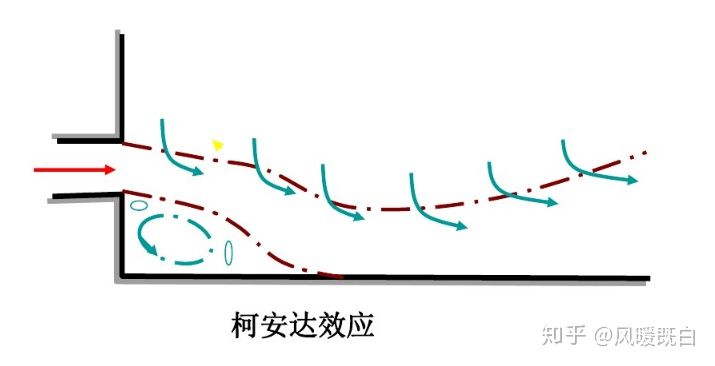

但是要注意一點：送風口避開對人體長留區域的同時，也不應該里房間四周墻壁太近。因?yàn)椤吧淞鲄^(qū)”概念中還有一個“柯安達效應”。
如圖上所示，如果新風風口里墻壁太近，流出的空氣會沿著墻壁流動，對于室內中心的空氣置換效率會慢。所以，實際設計中，送風口應該距離墻壁稍微遠一點。
第4條，就是對送風口和排風口相對位置的要求，送風口和排風口不應相對布置，在同一高度位置時水平距離不應小于1.0m；垂直布置時，垂直距離不應小于1.0m。
