新風在國內已經發展了20余年，主機設備從最早的單向流排風到單向流過濾送風，最后演變?yōu)殡p向流熱交換的新風機。
新風管道系統也從原始的PVC材料升級到現在的HDPE管道，但是不少?gòu)臉I(yè)人員對于氣流組織的認知仍然偏少。
希望通過這篇文章能給更多的人帶來一些關于氣流組織角度的思考。
新風最重要的兩個因素是什么?
那就是風量和氣流組織。注意：所有不談風量只談氣流組織的都是耍流氓。所有不考慮具體污染物成分，只說效果好的都耍流氓。
風量是整個新風系統的關鍵。風量太小，或者預期風量出不來，就無法有效供給足夠的氧氣、排除渾濁的空氣。新風沒有風，連個擺設都比不上。
氣流組織是合理地布置送風口和回風口，使得經過凈化和熱濕處理的空氣，由送風口送入室內后，在擴散與混合的過程中，均勻地消除室內余熱和余濕，從而使工作區形成比較均勻而穩定的溫度、濕度、氣流速度和潔凈度，以滿足生產工藝和人體舒適的要求。
通俗的說，氣流組織就是風口位置的不同，產生不同氣流運動方向的現象。全面通風的方式，應該使室內氣流從有害物濃度較低的區域向較高的區域，特別是應使氣流將有害物從人員停留區域帶走。
從送風和回風方式看氣流組織

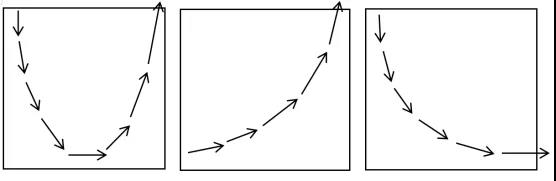

家用住宅中，目前較多的送回風方式主要有3種：頂送頂回、地送頂回、頂送地回。
三種送回風方式
這里把風口在室內下部區域的方式統稱為地送，不具體去區分墻送，側送這一類細分情況。本質區別不大，但是對于使用來說，不建議風口完全放在地面，以免落灰或掉入雜物、爬入昆蟲之類的意外事件。

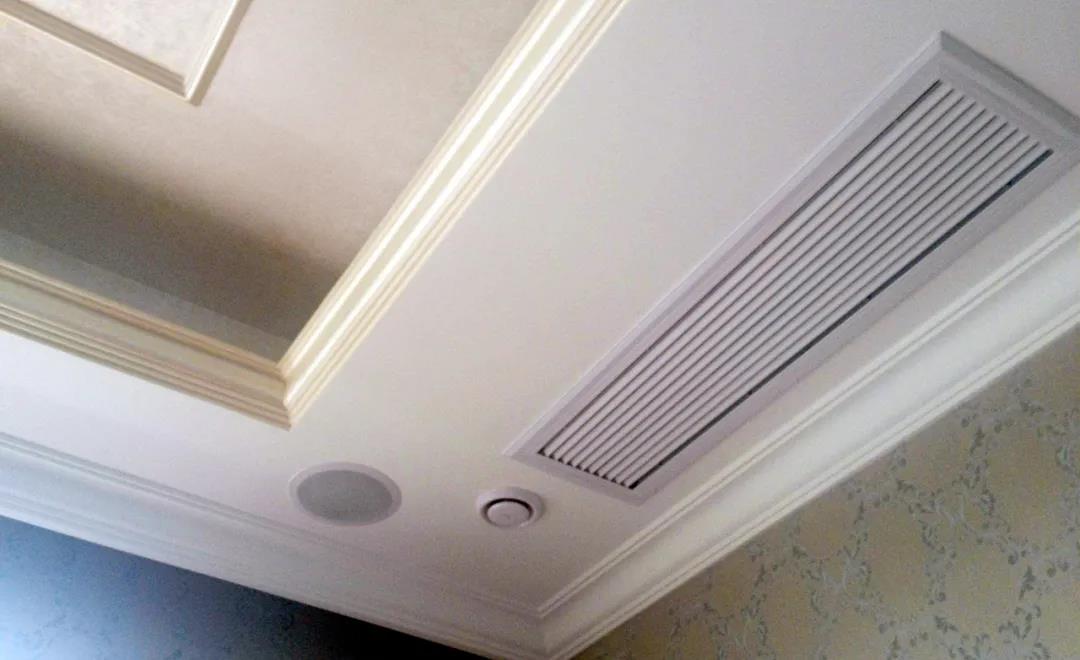

一、關于頂送頂回
這種方式是目前新風系統最常見方式的，優點是施工簡單、效果明顯。
在普通的家庭戶型里面，由于層高大多數在2.7~3米之間，層高一般都不是很高，所以這方式的新風完全可以在小的空間中發揮出較好的效果。
隨著新風市場上HDPE管道的普及和"一管到底"安裝方式的推行，其最大程度地把新風的阻力降到最低，噪音控制的較好。所以相對來說，頂送頂回在家用新風住宅中具有很好的實用性。
二、關于地送頂回

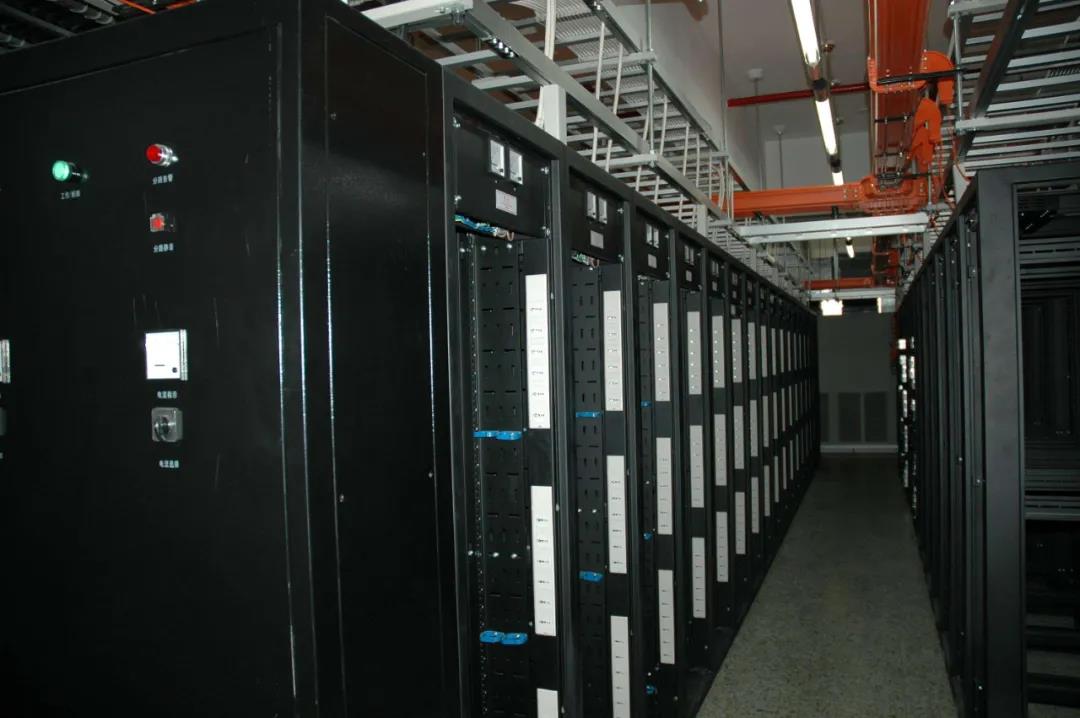

此方式最早應用在機房等具有熱量大、散熱需求高的場所里。
因?yàn)闇囟壬?，氣體會上升（熱氣流的原理），地面的新風口，可以將多余的熱量，帶到房間上部，更好的去除余熱。
注意這里談的是熱空氣，如果將熱空氣換成我們平時關注的空氣污染物的話。室內顆粒物，漂浮物等比空氣重的物質，會集聚在室內的下部區域，此時“地送頂回”的方式有揚塵的風險。
所以再次強調觀點：拋開風量談氣流組織的都是耍流氓。

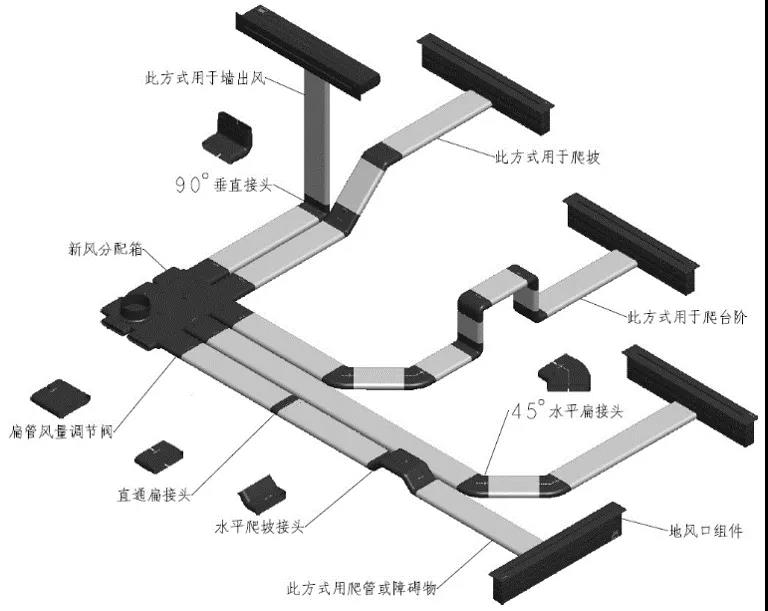

上圖是地送風的主要構成方式，地送風問題在于系統阻力偏大，至少對于大多數的暖通公司來說，很難把實際的出風效果做的很好。
主要原因在于：
1.分配器高度3-5公分，垂直的送風方式，產生巨大量的風量損失，并形成較大的渦流，影響出風。
2.扁管的尺寸一般是130*30或者108*30mm，而管道的長寬比越大，管道的阻力就越大（圓管風阻最?。?。
3.這種管道的風量必須嚴格控制，一但超過額定風量，出風效果會非常差。所以現在比較多的做法是大風量機器，出小風量效果，這種方式并不經濟、且有噪音，容易發生損傷電機等一系列問題。
三、關于頂送地回
雷神山新風的應用
這次的新冠狀病毒的疫情期間，由于雷火神山醫院的新風系統的應用，其“頂送地回”的方式受到更多行業人士的關注。
從空氣齡來說，“頂送地回”同樣具備了較短的空氣齡，通風的效果毋庸置疑。同時在針對主要污染物濃度為顆粒物時，此方式更是具有很好的降低污染物濃度的效果。
與此同時，如果使用扁管做回風，其回風量的會降低，有利于平衡送回風在室內的正負壓的問題。
注意，如果是處理顆粒物污染，回風口位置的建議要有過濾網，否則管道久了很能會產生管道堵塞等問題。
從風口位置看氣流組織
從風口分布區域來說，主要的區別在于回風口的位置。
回風通常有兩個作用：
1.排除污濁的氣體。通風處理室內空氣污染有一個基礎的邏輯：即新鮮空氣從潔凈區，流向污染區這么一個氣流運動的規律。
比如：客廳抽煙，餐廳的味道，寵物的氣味，綠植的光合作用釋放的花粉，呼出的CO2，衣帽間，鞋柜氣味等都是有污染物產生的區域。
2，增加空氣流通的效率。
有送風有排風的區域空氣的流動速率更快。因此，回風位置不同，衍生出了兩種安裝方式。
即“獨立回風”和“集中回風”，關于這兩種方式，我在《新風系統“集中回風”有哪些好處》一文有陳述，便不再多說。
對于氣流組織來說，不要盲目的聽從市場宣傳，一定要重視實際的效果。充分考慮安裝新風是為了什么，通風是基礎需求，也是最簡單有效的方式。如果要凈化，那么不光要考慮送風方式，也要考慮凈化方式。
