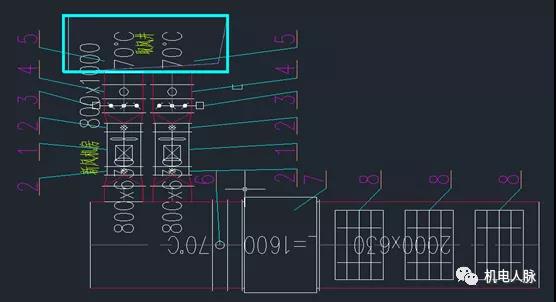

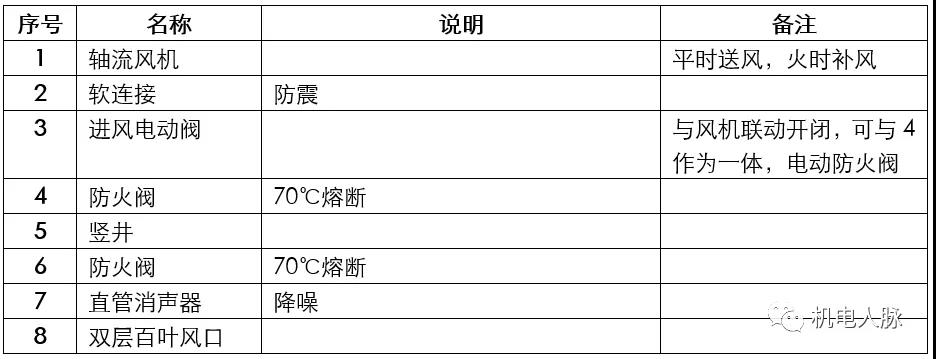

01 新風補風系統
聯動方式：平時送風，著火時中控室聯動主機控制電動閥開啟連鎖風機開啟，進行補風，當溫度達到70℃，70℃防火閥熔斷關閉，聯動風機停止，電動閥關閉。
風機前后70℃防火閥平時都開啟，進風電動閥關閉（主要是為了保暖，防寒），當空氣溫度超過風機出風端70℃防火閥的溫度，風閥熔斷關閉，連鎖關閉風機。

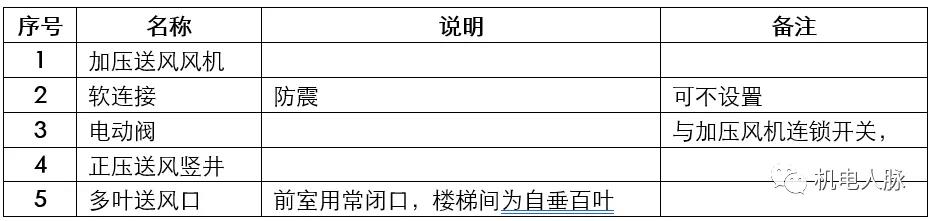

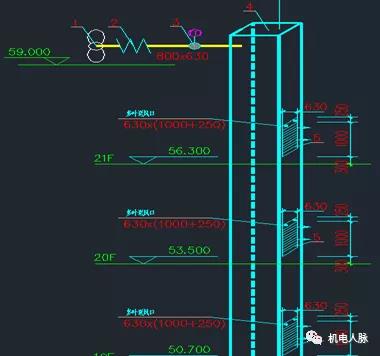

02加壓送風系統
聯動方式：
1 前室平時多葉送風口關閉，電動閥關閉（主要是保溫防寒以及平時風倒灌）。起火時中控室聯動主機控制本層和上下臨層多葉送風口70℃防火閥開啟（加壓送風口帶防火閥，不帶防火閥時，聯動控制器直接控制加壓風機和電動閥開啟），聯動加壓風機與電動閥開啟，加壓送風，當溫度達到70℃時，防火閥熔斷關閉，進而聯動風機停止。
2 樓梯間為自垂百葉，每2~3層設置一個，起火后風機開啟，對整個樓梯間進行送風。

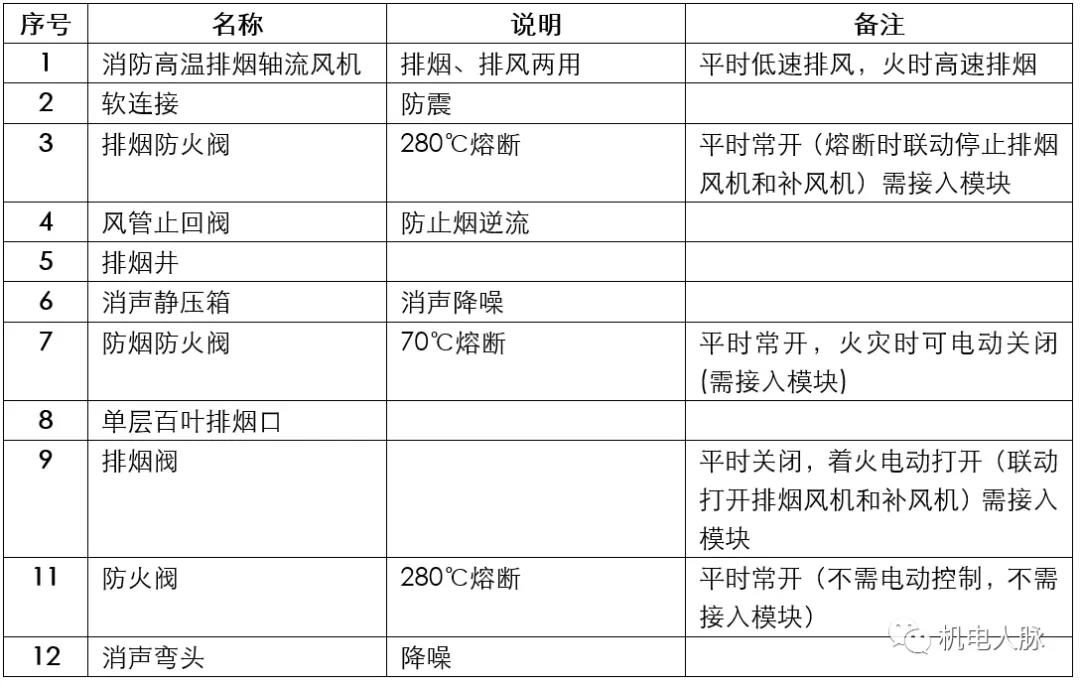

03排煙系統
說明：
1 此設計排煙閥平時關閉的后半部分火災排煙使用，火災時電動打開排煙閥進行排煙。
2 防煙防火閥前部分平時開啟，平時排風使用，火災時電動關閉，排煙閥打開排煙，同時聯動打開排煙機。
3 排煙風機吸入口排煙防火閥聯動風機關閉，280℃熔斷連鎖風機停止。排煙閥聯動風機開啟。
4 排煙排風雙速風機出口防火閥為280℃，平時開啟，280℃熔斷，起到防止火災蔓延，不需聯動其它設備。
5 聯動程序：平時280℃排煙閥常閉，70℃防煙防火閥常開，進行排風。火災時中控室聯動主機控制70℃防煙防火閥電動關閉，同時控制280℃排煙閥開啟，進行排煙，當溫度達到280℃，排煙機吸風口處280℃常開排煙防火閥熔斷，聯動風機停止。

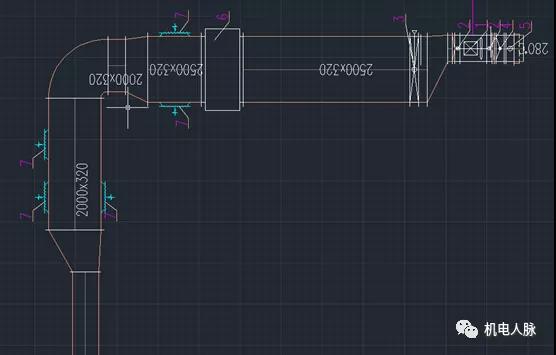

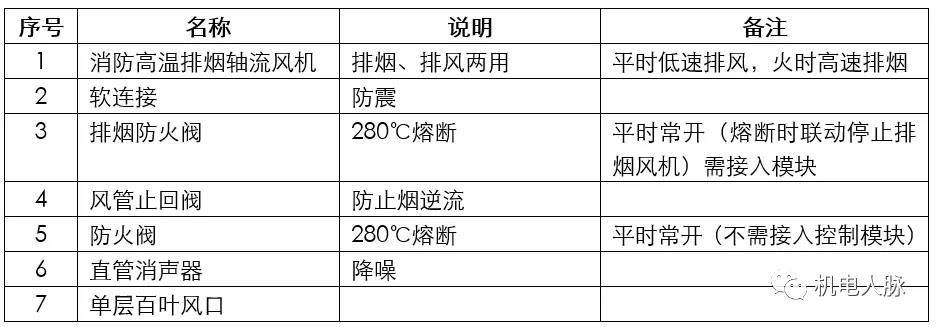

04排風兼用排煙系統
聯動程序：平時風機吸風口280℃排煙防火閥常開，風機低速機械排風。當發生火災時，消防控制中心聯動主機控制排風機高速啟動排煙，當溫度達到280℃，風機吸入口排煙防火閥熔斷，聯動控制風機停止。風機出風口防火閥為280℃，280℃時自動熔斷，起到阻止火災蔓延。
