1 新風系統在被動式建筑中的意義

1.1 新風系統的概念

新風系統是由送風系統及排風系統組成的一套獨立的空氣處理系統。通常來講，完整的新風系統應由進風段、過濾段、熱回收段、送風段、回風段、排風段及末端的一整套管道系統組成（見圖1）。

新風系統的工作原理：室外含氧量較高的空氣首先會經過新風系統的過濾段，同時室內冷量或熱量較高的相對污濁的空氣會通過回風段。室外的空氣和室內的空氣會在新風系統的熱交換芯中進行能量交換。比如在夏季，室內回風中的冷量在通過熱交換芯時會傳遞給進風的空氣，以“冷卻”室外高溫的空氣，通過過濾及能量回收后的新鮮空氣會送進室內，從而形成循環。

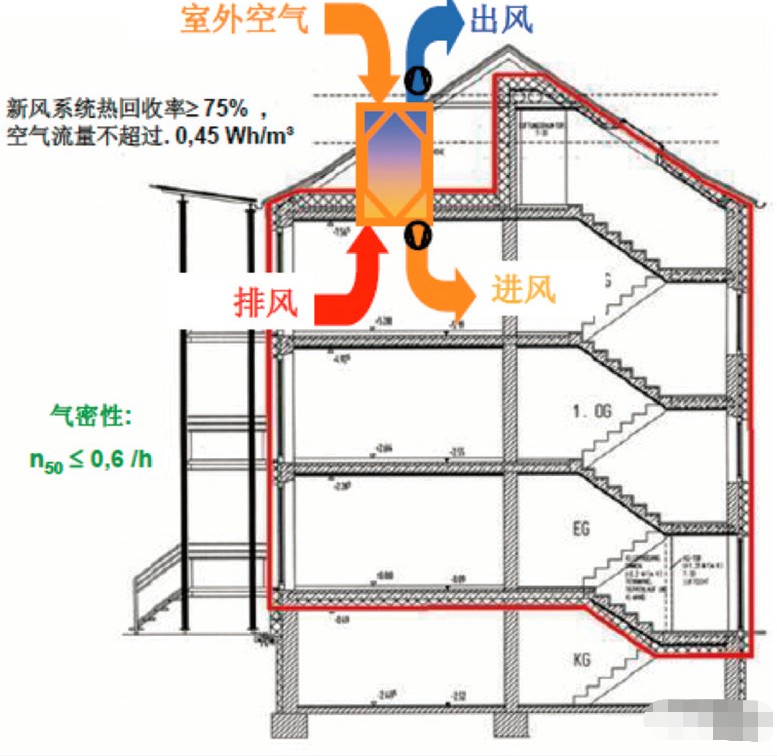

圖1 新風系統的原理

1.2 新風系統的性能指標

（1）采用顯熱回收的新風系統，換熱芯的顯熱回收效率應大于75％。采用全熱回收的新風系統，換熱芯的焓回收效率應大于70％，顯熱回收效率應大于75％。

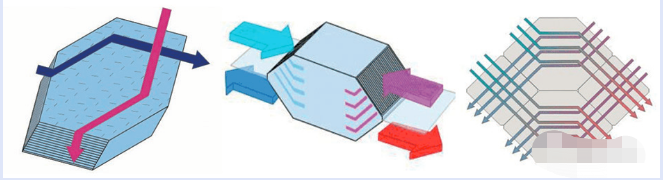

圖2 逆流板式換熱芯

一般來說，被動式建筑所要求的高效熱回收效率，通過帶有逆流板式熱交換芯的新風系統才能實現。逆流板式換熱芯擁有如此高的換熱效率，得益于它更大的空氣接觸面積、更大的傳熱面積以及更合理巧妙的內部氣流組織形式?？諝庖暂^低的風速通過逆流板式換熱芯截面積也是實現高效率的關鍵所在，通常比較經濟的運行風速范圍在1m/s ～ 2.5m/s，這樣可以獲得良好的經濟運行效果（見圖2）。

選擇全熱換熱芯設備時，必須考慮室內外溫濕度的參數。當室內空氣的相對濕度較大或室外溫度較低時，有可能會出現冷凝水，設計時必須查看焓濕圖仔細校核。

選用何種形式的換熱芯應根據不同區域的氣候特點來決定。通常來講，對于夏季室外濕度大、室內外焓差較大的區域，比如長江流域和華南區域有著顯著的夏熱冬冷或夏熱冬暖的氣候特征，選擇全熱回收的新風設備一般會有較好的節能效果，同時也應考慮全熱換熱芯的經濟型。通常市面上的全熱換熱芯大多為紙質材質，使用一段時間后必定會有發霉的情況，由于紙質全熱換熱芯的不可清洗性，本質上它和過濾裝置一樣屬于耗材，開發商應考慮后期的維護成本。盡管市面上已經有了可以水洗的全熱換熱芯，比如高分子鍍膜的全熱換熱芯，但是造價相對較高，且對于大風量的汊流板式全熱換熱芯設備而言，能否達到被動式建筑的換熱效率標準還值得考究。針對這個問題，比較好的解決措施是采用全熱高分子鍍膜的轉輪換熱芯，但是由于技術難度上的障礙，國內很少有廠家可以提供此類換熱芯。使用全熱轉輪換熱芯面臨的另一個問題就是，必須要求設備內部的漏風率極低。極低的漏風率、優秀的設備保溫及設備冷熱橋的優秀處理等才可以保證高效的換熱效率，這是相輔相成的。

而對于嚴寒和寒冷地區，全熱換熱芯和顯熱換熱芯所能帶來的節能效果差異并不大，并且顯熱回收裝置的造價更低、后期免維護。但是需要考慮的重要問題是要防止換熱芯發生結凍，在寒冷地區這是會大概率存在的問題。因此，新風設備加入防凍保護是必要的[1]。

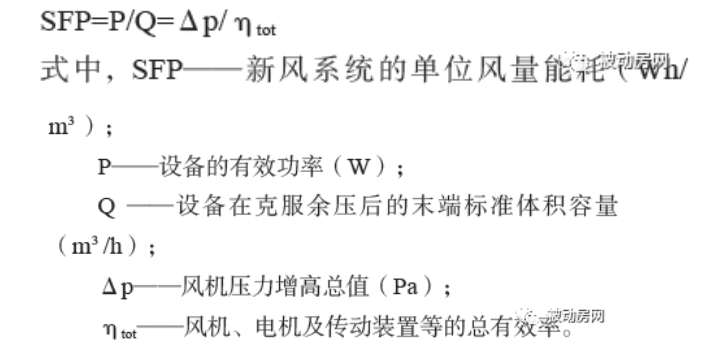

（2）新風機組必須按照實際計算出來的壓力損失來計算其單位能耗。必須指出的是，單位能耗的計算是以新風量或者回風量為基礎的，而不是以兩個體積流量的總和為基準的。針對小型戶式居住單元帶熱回收的新風系統，單位風量風機能耗應小于0.45Wh/m3，計算方法如下：

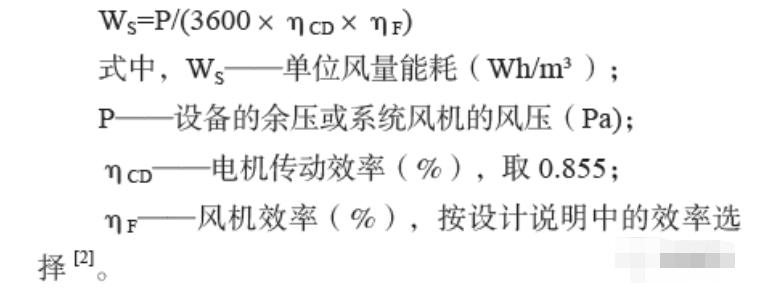

對于公共建筑而言，單位風量能耗應滿足現行公共建筑節能設計標準的相關要求。對于新風量大于10000m3/h 的新風系統，單位風量能耗WS 不宜大于表1 的數值。單位風量能耗應按下式計算：

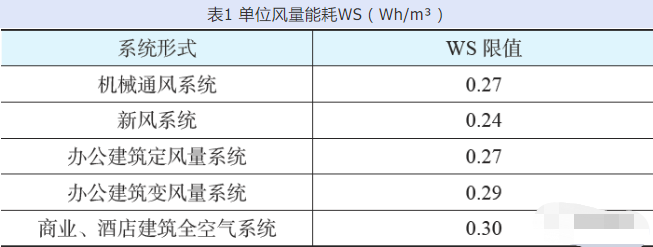

表1 單位風量能耗WS（Wh/m3）

（3）設備的內外部漏風率應小于3％。

（4）冬季室內出風口溫度不低于16℃。

（5） 新風系統的空氣凈化裝置對大于或等于0.5μm 細顆粒物的一次通過計數效率高于80％，且不低于60％。通常在進風側設置的過濾網效率應不低于F7 標準的過濾級別，回風側應設置的過濾網效率應不低于G4 的過濾級別。

（6）設備的保溫性能要高于5W/K。

（7）設備宜加入旁通功能。在炎熱的夏季傍晚，通常室外比室內更加涼爽，如果此時我們繼續將室內外空氣進行熱交換，就會導致負換熱現象的產生，不能降低建筑的能耗，結果適得其反。

通過在設備內加入旁通功能，就可以避免這個問題。在夏季工況下，當系統檢測到室外的空氣焓值低于室內設計工況；或在冬季工況下，室外空氣焓值高于室內設計工況時，系統便啟動旁通功能，使得新風和回風不在熱交換芯中進行能量交換。當然，也可以通過新風設備聯動外窗開啟進行自然通風。

（8）防凍保護功能。當室外溫度低于-4℃時，換熱芯就有結霜結凍的風險，廠家就要考慮在新風設備中增加防凍保護功能。一個解決方案是在進風口增設預熱段，始終保證未經換熱芯前的空氣溫度保持在較高值，通常設置為0℃ ~3℃，這是一個簡單經濟的方式，預熱段應設置為無檔或者至少兩檔可調。但在實際情況中，調節往往會出現意想不到的問題，進而引起持續的電能消耗。所以通常應該把預熱啟動閾值精確調節在-4℃。

如果預熱段的運行狀態非常精準，那么其實預熱段的能耗會非常低，因為它們一年中沒有幾天工作。所以選擇價格低、免維護的電加熱盤管比較合適。水加熱盤管需要采用水和乙醇混合液作為熱媒，并需要獨立的循環系統。在多住戶系統上使用比較經濟合理。

另一個解決方案是在排風側增設溫度傳感器，當排風溫度低于一定值時，設備主動把送風風機關閉，此時可通過回風的熱量加熱換熱芯，以防止換熱芯結凍，但代價就是此時無法繼續向室內供應新風。

（9）當量空間吸聲面積為4 ㎡時，設備間噪聲＜ 35dB (A)；居室噪聲＜ 30dB (A)。

1.3 新風系統的功能

（1）得益于被動式建筑高效的氣密性，在有效阻隔室外污染的前提下，新風系統可提高室內的含氧量。

（2）新風系統中高效的過濾裝置，可將室外細顆粒物、PM2.5 等污染物阻隔在室外，持續向室內提供新鮮的空氣。

（3）新風系統中高效率的熱回收裝置，可有效保存室內排出的冷量或熱量，使得送進室內的風不會過冷或過熱。同時，我們可以計算出高效率的熱回收裝置對空調室內負荷有顯著的降低。

（4）新風系統擁有濕度回收的熱交換裝置，可將高濕度的空氣處理到一定程度，告別室內潮濕、衣服發霉等問題。

（5）高效隔音的外墻及門窗，使得新風系統廠家不得不在噪聲處理上下足功夫。用戶即使在夜間也絲毫聽不到任何噪聲。

2 新風系統的設計理念

2.1 風量計算

通常，我們可以根據人均法和換氣次數法兩種方式計算建筑所需的新風量。通過這兩種計算方法，我們選取較大的值作為最終的選擇。

（1）人均法

通常在居住建筑內，我們選擇每人30m3/h 作為計算值，通過房間內的常住人數確定新風量。而對于其他形式的建筑類型，應根據《民用建筑供暖通風與空氣調節設計規范》及其他相關標準內的規定計算[3]。

（2）換氣次數法

被動式建筑不同于常規的建筑，得益于建筑本身高效的氣密性，我們采用換氣次數計算室內新風量時，通常比常規的新風系統需求量小很多。根據相關標準，我們通常按照0.3~0.45 次的換氣次數進行計算。

2.2 風口的選擇與布置

在被動式建筑中，通常我們只在人群長期居留的地方設置送風口，比如客廳、臥室、起居室等?；仫L口一般設置在較為污濁的區域，比如廚房、餐廳等。我們稱之為分區布局，送風區域、過渡區域、回風區域的布置合理性尤為重要。

而在風口形式選擇上，通常采用側送旋流式或遠程噴嘴式（見圖3、圖4）。這兩種形式的風口都可以將空氣分散至足夠遠的位置，可明顯減少新風系統所需要的管道長度。通過實驗可以發現，旋流風口能分流至3m左右的進深，而遠程噴嘴式風口可達5m左右的進深。

在冬季運行條件下，新鮮空氣迅速貼著天花板散播至整個房間后均勻沉降，廚房轉彎的角落即使沒有安置排風口也能達到；夏季時，較冷的空氣迅速與室內空氣混合并蔓延至整個層高[4]。

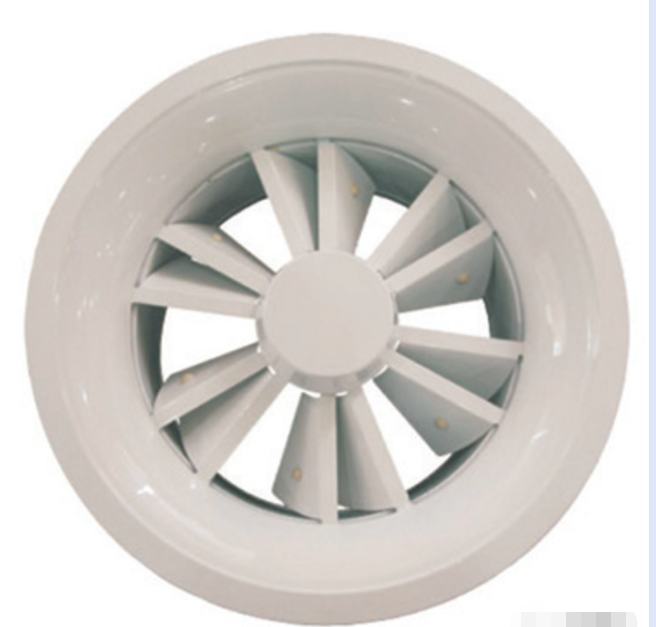

圖3 旋流風口

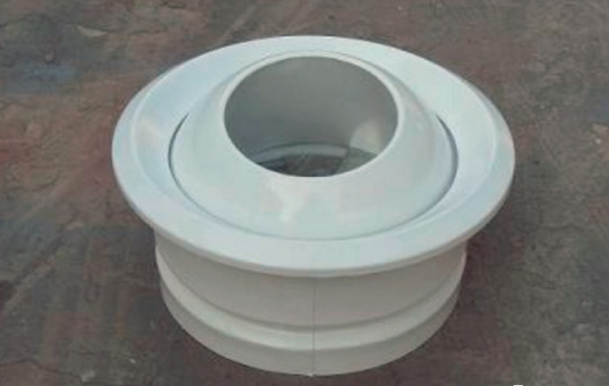

圖4 遠程噴嘴風口

2.3 自動化控制

通過室內環境參數的變化，采用自動調節風機轉速的控制方式是個不錯的節能措施。比較好的一種處理方式是通過在每個房間支管增設風閥及環境監控器，通過環境監控器與風閥的連鎖，通過環境參數的改變，來調整風閥的開啟角度。

比如我們要求室內的二氧化碳濃度小于1000ppm，當環境監控器檢測到室內的二氧化碳濃度小于1000ppm時，系統主動把支管風閥開啟度降低，當然這并不是全部關閉，一般我們會始終保持15％ ~30％的開啟度。當然調節風閥的開啟度并不是僅僅通過一個參數，包括但不限于溫濕度、二氧化碳濃度、PM2.5 濃度等。

我們知道可以通過室內環境質量控制支管的風閥開啟度，進而通過所有風閥的開啟度控制風機的轉速，實現節能的目的。這通過定靜壓、變靜壓或者總風量PID調節等方式都可以實現。

從系統對環境變化的適應上講，總風量控制方式調節迅速，對房間負荷擾動反應快，同時短時間內溫度偏差也相對較大；變靜壓控制在調節過程中時間長且有壓力波動，結合上機組的控制后容易出現系統振蕩；穩定后，各個控制法下的系統壓力、風機轉速和過渡過程曲線一致。從節能角度上看，變靜壓控制下轉速、壓力均最小，因而也最節能，其次是總風量控制，最不利于節能的顯然是定靜壓控制。具體到某一程度上，每一種控制方法都各有優缺點，應根據工程規模、預算、對節能的要求以及投資回收期等多個方面綜合比較后做出最后的選擇[5]。

2.4 廚房補風

補風系統應從室外直接引入，補風管道需要做至少2cm 的保溫，并在入口處設保溫密閉電動風閥，且應與排油煙機聯動。

3 新風系統的施工理念

3.1 管道保溫

當管道穿過建筑低溫區域時，必須對其保溫。建筑物隔熱外表之內的送風、排風低溫管道同樣必須進行完善的保溫。需要通過反復的計算校核巨大熱損耗對建筑物熱能耗的損害。比較好的解決措施是盡可能地減少設備和室外管道的長度。

對于沒有設置為采暖的區域，比如垃圾房、地下車庫的前室、地下車庫等，管道絕不可以連接新風系統并且不能隨意穿越建筑物的“隔熱外表”。如果不可避免地穿過“隔熱外表”，則此風管必須具有特別好的保溫性能。

按照經驗，風管應設置至少2cm 的保溫層。不設置保溫會導致風管內的冷量或熱量流失到穿過的區域，導致冷量或熱量不能完全送至目標位置。送風口之前損失的冷量或熱量將導致房間得不到足夠的冷量或熱量，使整體的體驗不佳。

管道的保溫層須盡量使用無熱橋保溫管卡固定。如果使用了不帶保溫的管卡，則需要每隔1m 額外附加1 ～ 3cm 的保溫，以平衡由未保溫的管卡引起的熱損失。

3.2 設備的安裝

根據經驗，設備如果安裝在建筑保溫之外，是無法達到合格的熱回收效率等級的。新風設備不可控的室外管道接縫，再加上其導致的與室外較冷空氣，使得外置的新風設備熱回收率大大降低。鑒于目前條件，設備僅能安裝在建筑保溫之內。

必須要考慮的另一個要點是凝結水排放，產生的凝結水能否順暢地排出也是設備安裝的關鍵所在。在大風量機組中，排水槽一定要通過水封接入建筑的排水系統。

另外，為了防止固體傳聲，通常需要做必須的隔音處理。比如可以利用柔性連接或消音管與設備出風口連接?？紤]到壓降、噪聲及污染，通常我們不建議使用具有伸縮性的消音管連接。

3.3 室外管道安裝

連接到室外的兩根風管（進風管和排風管）應設置不小于0.03°的坡度，坡向室外，以防冷凝水或雨水進入設備內部。這兩根風管室外的一側必須粘貼防水透氣膜，內側粘貼隔氣膜。

4 結語

被動式建筑是國家大力發展的新型建筑形式，以極低的能耗和實惠的成本提供最佳可能的舒適室內環境。被動式建筑旨在降低建筑能耗、降低能源消耗，為可持續發展，為人類構建藍天白云奠定基礎，對詮釋人類命運共同體有深刻意義。新風系統是被動式建筑中必不可少的組成部分，行業的發展離不開各界的支持，新風系統只有融入到客戶群體中，才能實現良性發展、可持續發展。新風企業只有站在客戶的角度開發產品，主動融入建筑的大潮中去，才能在行業發展中立足。
