熱交換芯體是熱交換及熱回收設備的一個核心組成部分，室外新風和室內排風通過熱交換芯體即可進行熱量交換和回收，實現能量回收利用，節約能源，綠色環保。
一：工作原理

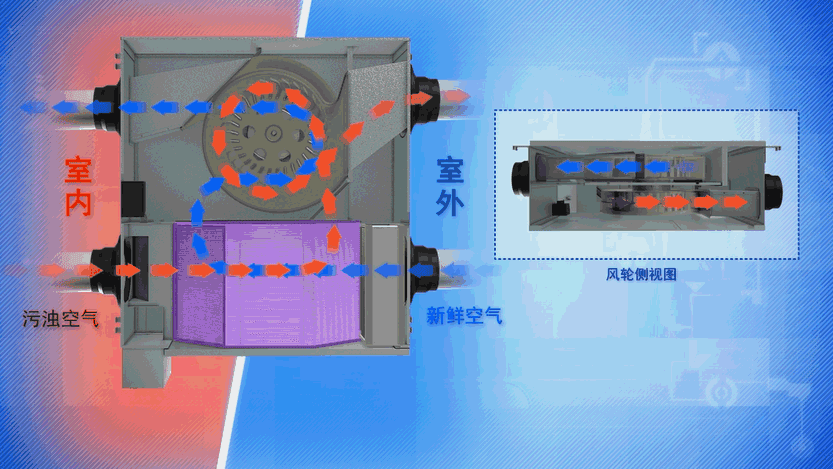

當室內排風和新風交錯流經熱交換芯體時，由于氣流分隔板兩側氣流存在溫差和蒸汽分壓差而發生傳熱傳質，即溫度由較熱的一側傳遞到較冷的一側達到傳熱，濕度由較大的一側傳遞到較小的一側達到傳質，最終實現熱量的交換。這種熱交換能達到很好的節能效益和環境效益。
二：產品特點
1、材料特點
熱交換器芯體是由專用聚苯乙烯材料，通過特殊工藝加工而成的超薄類紙張芯層組合而成。該材料具有透濕率高、氣密性好、抗撕裂、耐老化、防霉變等特點，從而保證了熱交換器的結構強度和嚴密性，減少空氣泄漏。
2、結構特點

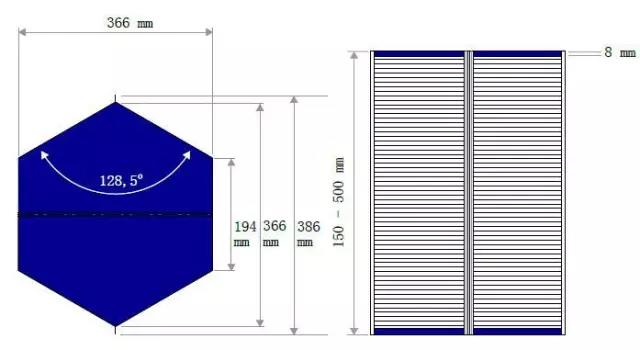

芯體的外觀結構為六邊形立方體。芯體寬度和高度均為366mm，長度為100mm~500mm，長度由芯層決定。 形通道結構、合理的芯層間距及內部支撐少等特點，使沿程阻力小且風壓損失小，保證了傳熱面積的最大化,從而達到最大的換熱效率。解決了板翅式全熱交換芯體普遍存在流動阻力大、傳熱系數與壓降之間的優選問題。同時模塊結構，可提供不同尺寸的棱長與芯層疊加的組合，也可實現多個芯體并聯運行。
芯體整體結構精巧，工作效率高，例如， 最大的500mm的熱交換器芯體重量只有5kg， 熱交換面積高達36m2，交換空氣體積多達51公升。
三：功能特點
1、舒適健康
熱交換芯體是通過室內外空氣的交換，將室外的新鮮空氣引入室內，同時將室內污濁的空氣排出，使室內隨時保持新鮮空氣。
2、高效節能

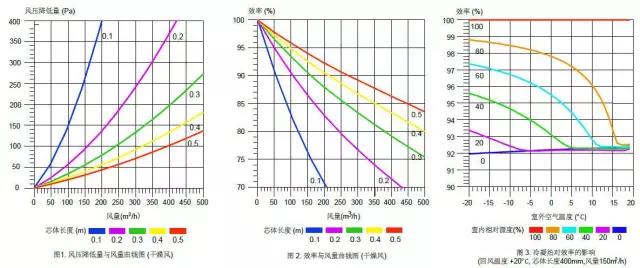

效率與風量及風壓降低量與風量的函數關系如圖1及2，（備注：圖表數據基于質量守恒及干燥回風溫度為20℃）。
關于效率，新風的溫度和室外的溫度沒有直接的線性關系。事實上，在室內相當濕度很高的情況下，效率將會進一步增加，可高達98%（如圖3）。在極端冷凝的情況下，回風的風壓降低量可能翻倍。整體效果就是通過新風和回風之間的一個極小溫度差來實現更好的室內舒適度并滿足更低的能耗要求。
3、降低凍結

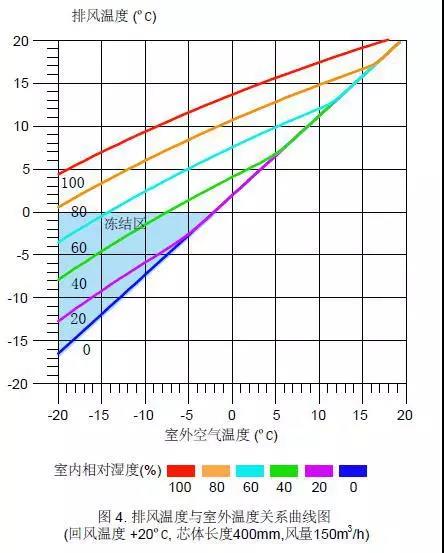

在室外溫度非常低的情況下，如果排風溫度低于0℃，熱交換芯體回風管道末端可能會結冰。熱交換芯體回風中水蒸氣的冷凝熱將有助于維持排風的溫度高于其冰點，從而有效地避免回風管道末端結冰現象（如圖4），因此即便室外空氣溫度更低也不易發生結冰現象。
這使得熱交換芯體的年凍結時長將遠遠低于室外寒冷溫度下的凍結時長。同時也可以通過調整進風口，質量平衡和再循環等，來進一步實現降低凍結時長。
四：簡易高效安裝

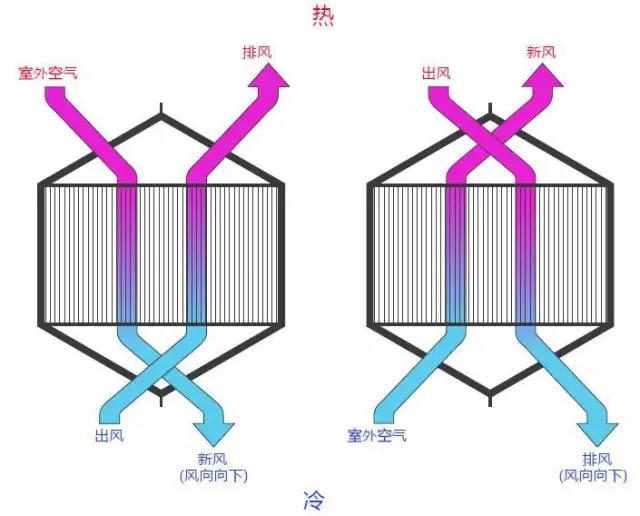

熱交換芯體的體積小巧，各側面非常平整，并在進、出風口連接處加有法蘭飾邊，這使空氣更容易且密集地融入到廢熱回收裝置中。為了更好地排出熱交換器內的冷凝水，熱交換芯層應該水平或豎直安裝，且風向朝下。

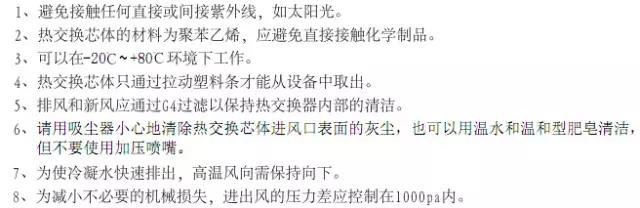

五、安裝保養及使用說明
