新風系統以其健康、舒適、節能的優點，被越來越廣泛的應用于工程中，很多人對新風這個詞并不陌生，但要對其做個概述，或許就有些勉為其難了，因此本文提供了中央新風系統的基本知識，以備不時之需。
一、住宅新風系統簡介

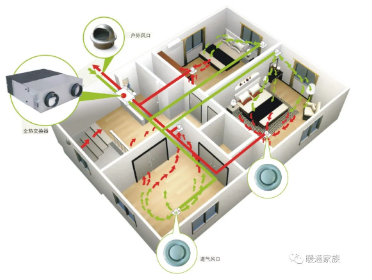

住宅新風系統主要由位于建筑物廚房或衛生間的新風機通過新風管道將風機提供的新風源源不斷的送入臥室、起居室，在安裝機組的廚房或衛生間的墻面上安裝污風進氣口排出室外或煙道，同時通過交換器和新風進行能量交換，降低能耗。至此，住房?jī)?nèi)便完成了通風換氣的過程。
中央新風系統的安裝包括主機安裝，送、排風管道安裝、污風口和新風出口安裝。
新風主機：一般置于廚房或衛生間的吊頂內。
吸風口：安裝于廚房或衛生間墻面上或安裝在起居室等處。
進風口：安裝于臥室或起居室等。
管道系統：將風口和新風主機連接起來。以組織所需的送風路徑。
二、中央新風系統的分類
中央新風系統分為：?jiǎn)蜗蛄髦醒胄嘛L(fēng)系統、雙向流中央新風系統、全熱交換新風系統。
（1）單向流中央新風系統
單向流系統即“強制排風，自然進風”系統。以住宅為例：排風口安裝在廚房、衛生間等污濁空氣聚集的地方，污濁空氣通過排風機集中排至室外。使室內產生負壓，在其作用下，需要保持室內清新的臥室、客廳窗戶的上方安裝自平衡進風口，新鮮空氣通過自平衡進風口處理后流入室內。
這種系統的優點是：避免了第一種新風系統帶有的新風管道污染問題，可按需通風，隔塵土，抗風壓、防蚊蟲，低成本，低運行費用，隱藏式安裝，不影響內部空間的使用；同時，可更換的過濾膜和消音套，延長電機壽命更清潔。
缺點是：室內能量損失隨著新風換氣量大小而變。
（2）雙向流中央新風系統
雙向流即“強制排風，強制送風”系統，由一組強制送風系統和一組強制排風系統組成。與單向流的區別在于送風形式由自然風改為強制送風，新風由送風系統的管道進入室內，排風通過排風系統管道排至室外，新風及排風的流動方向，新風口及排風口的布置，可以根據特定要求實際和布置。
這種系統，需要在室內分別布置新風管和排風管，同時也要有一個總的進風口和總的出風口。這種系統的優點：因沒有熱交換芯，所以成本低，且送、排風風量可調。
缺點：室內屋頂要走管道，同時也存在新風管道的清潔問題。有引起二次污染的可能。
（3）全熱交換平衡式新風
采用空氣全熱交換設備，實現室內排風和新風同時等量轉換，并且換氣的同時，新風通過全熱交換器回收排風中大部分的熱（冷）量和水份，使排風造成的空調能量損耗減少到最低。
選用這種系統，需要在室內分別布置新風管和排風管，同時也要有一個總的進風口和總的出風口。這種系統的優點：熱效率高，室內的空氣，可以用來加熱或冷卻新進入的新鮮空氣，減少室內的能量損失。缺點：室內屋頂要走管道，同時也存在新風管道的清潔問題。有引起二次污染的可能。
三、新風系統的選型
（1）選型計算
根據建筑物的性質、用途與結構以及室內人數，應從“室內人數”和“室內換氣次數”兩方面分別計算建筑物內所需新風量Q，并以較大值選配機械通風主機。
QH＝建筑物容積×換氣次數 (QH??建筑物所需新風量)
QR＝人均新風量×室內計算人數 (QR??人體所需新風量)
國際通用標準ASHRAE62-1989規定室內每小時最小新風換氣量0.35次以上，所需新風量（CMH）=房間面積×凈層高×每小時換氣次數（ACH）
民用建筑換氣次數從經濟性考慮可按每小時0.8～1.5次計，而商用區域一般按2～5次計。當單獨設置新風系統，且換氣量較大時，應充分考慮新風對采暖負荷和空調負荷的影響，從節能的角度考慮，建議選用全熱交換新風機組。
中國室內空氣品質規范規定生活環境中至少每人30CMH的新風量，取二者最大值，舉例：一個120平方米的住宅單元，凈層高為2.6米（排除吊頂天花的空間）
QH=30CMH/人×5人=150CMH
QR=120sqm×2.6m×0.35ACH=109.2CMH
取QH=150CMH。
（2）新風選型注意事項
1）一般來講，為使環境對流順暢，系統排風量=新風量。但衛生間、廚房要保持一定的負壓，而手術室要保證一定的正壓，因此衛生間通常只有排氣系統，在距室內地面不大于1.2m處安裝自然送風口。
2）體育館、會議廳和影劇院等可根據上座率結合換氣次數確定新風量進行選型。
四、新風管道通及室內風口
（1）通風管道計算有兩個基本的任務
一是確定管道的阻力;
二是確定管道的尺寸，管道設計的合理與否直接影響系統的投資費用和運行費用。
（2）管段內風速的取值范圍：
主干管：6-8m/s 支管：4-6m/s，根據假定的風速V和確定的風量L計算出風管的面積尺寸，計算式如下：
A=L/V
根據給定的管徑規格選定風管管徑尺寸，由確定的風管管徑面積，計算出管內的實際流速：
V=L/A
五、中央新風系統管道材質
（1）新型超級風管(復合玻纖板風管)
它是近年最新的風管管材，以容重64kg/m3、厚度25mm的離心玻纖板為基材，內復玻璃絲布，噴膠處理，外復防潮鋁箔粘結，符合《中華人民共和國建材工業行業標準》JC/T591-1995復合玻纖板風管標準。該產品具有消聲、保溫、防火、防潮、漏風量小、經濟適用等優點，材質輕，搬運吊裝容易，現場修改方便、易施工，組裝便捷，需密封的連接點少．節省安裝空間，熱效高，操作安靜，工作壽命長，性能價格比最優，綜合造價低，但要防止被水長期浸泡及施工中人為破壞。
（2）軟管
一般采用復合軟管，也有使用塑料軟管的，由于塑料軟管比較薄也容易老化脆化，在新風系統里很少使用，因?yàn)閴牧烁鼡Q也不容易。
合軟管就外層有PVC保護膜做表面，里面有兩次鋁箔和支持管道的鋼筋，鋼筋的存在是為了不讓管道在彎曲時粘合一起和不容易壓扁。
優點：
1）施工周期短（相比PVC管）；
2）可以緊貼頂棚和墻；
3）由于軟管拐彎容易和延展性強，在吊頂上各種管道過多過復雜（如空調管、冷暖水管、消防管等）很適用，也不用破壞太多墻體；
4）可以應用在已經做好吊頂或者舊房改造，不怕破壞掉部分吊頂?shù)那闆r；
5）可以方便后期再改動管路和進出風口位置。
缺點：
1）因?yàn)檐浌苁钦郫B的，所以內壁并不是光滑的，導致風阻比較大，通風換氣效果會打折扣；
2）也是由于軟管內部風阻大，所以比做硬管的主機選擇風量要大些，而且軟管不能送到太遠的地方和彎過多彎道；
3）軟管沒有PVC硬管結實，比較容易被割破或劃傷。
（3）PVC管
PVC管主要成份為聚氯乙烯，另外加入其他成分來增強其耐熱性，韌性，延展性等。我們常見的家中的下水管道便是，只是那些是走水的，新風系統是通風使用的。
優點：
1）結實耐用，使用多年也不易損壞；
2）內壁光滑，風阻小，風量衰減不明顯，可以送風到比較遠的房間；
缺點：
1）施工周期長（相比軟管），費用較高；
2）在已經安裝好吊頂?shù)牡胤經]辦法使用，頂上空間管路復雜的也不好使用；
3）由于固定硬管和做拐彎需要較多的空間，所以做的吊頂高度一般都比軟管高；
4）后期改動管路或者變更進出風口位置困難。
鑒于兩者之間的優缺點，在新風系統里面常把軟管與PVC管結合使用，主管道是PVC管，分支和主機連接處采用軟管等方式。
六、中央新風系統的安裝
1）主機安裝于每戶廚房或衛生間的吊頂內，在主要臥室、客廳、廚房及衛生間均安裝排風口，形成主要以廚房、衛生間為中心的負壓區，和窗上的新風口形成合理的氣流組織，產生對流，使房間內的渾濁空氣排出室外，室外新風引入室內；
2）中央新風管道與新風機、新風口與管道間采用軟連接；
3）合理安排排氣口的位置，盡量減少空氣死角；
新風進口與排風出口應保持距離，防止氣流短路；當進排風口在同側時，排風口宜高于進風口6m，進排風口在同側同一高度時，其水平距離不宜小于10m，中央新風入口應保證空氣新鮮，且進風口的下緣距室外地坪不宜低于2m，且新風入口應低于排風口；
4）室內送、排風管道的走向盡量沿墻體，以盡量減少對原房屋結構的影響，且室內送、回風口之間的距離宜大于3m；
5）室外進風口需要保溫，主要是防止結露；
6）全熱交換器維護空間，需預留400*400mm以上檢修口；
7）室內送、排風管禁穿梁，需要從梁下過，現在很多廠家有專門的新風過梁器。
七、住宅新風系統的維護
住宅新風系統的維護很簡單，主要是清理過濾網，過濾網堵塞對新風量將有很大影響。安裝新風主機時應留有檢修口以方便過濾網更換等。對熱回收式新風機組還要考慮每半年或1年要取出熱交換器清掃一下，以避免回收效率降低。檢修口的另外目的是在風機電機發生損壞時可以更換。一般檢修口的尺寸是400×400mm。
新風系統為人們提供更加舒適的空間，不斷推動當代社會居住文化，新風系統的原理很簡單，但要提供清新、舒適、健康的空間，需要經過精心的設計與安裝才行。
“三分產品、七分安裝”好的產品要有更好的設計安裝才能將產品的效果發揮出來。
由巴巴傳媒旗下中國新風網承辦的”2020年第六屆優品+新風系統設計施工大賽“的“十佳優秀設計案例”網絡報名還在繼續進行中......大賽致力于弘揚工匠精神，打造明星企業。大賽一經啟動就備受矚目，人氣火爆，線上瀏覽量達52531次，在疫情的影響下，新風行業更是被全社會高度關注，至今優秀設計案例報名數量仍不斷激增，參與企業絡繹不絕。大賽將評選出新風系統十佳優秀設計案例獎，新風系統設計施工大賽一、二、三等獎，獲獎單位將于年末新風凈化產業峰會上進行進行表彰。

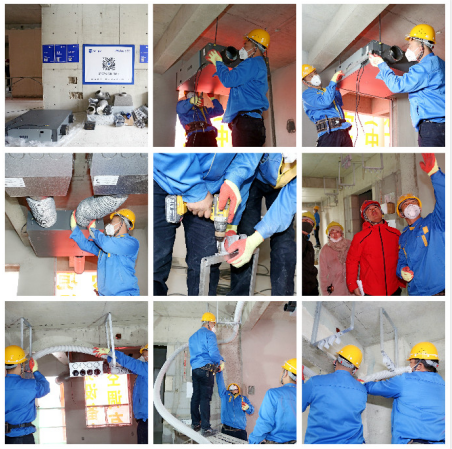

往屆精彩瞬間
