被動房需新風換氣機實現熱回收及調節室內空氣循環。在夏季運行的時候，室外引入的新風可以通過室內排風獲得冷量，使引入室內的新風溫度降低，根據《河北省被動式低能耗居住建筑節能設計標準》，這一過程的熱交換效率須在60%以上。同理，在冬季運行的時候，室外引入的新風可以被室內的排風加熱，從而提高引入室內的新風溫度，根據《河北省被動式低能耗居住建筑節能設計標準》，這一過程的熱交換效率須在75%以上。顯熱新風換氣機工作的原理是通過排風管的室內排風和通過進風管的外界新風呈現交叉方式流經熱交換芯，如圖1所示。

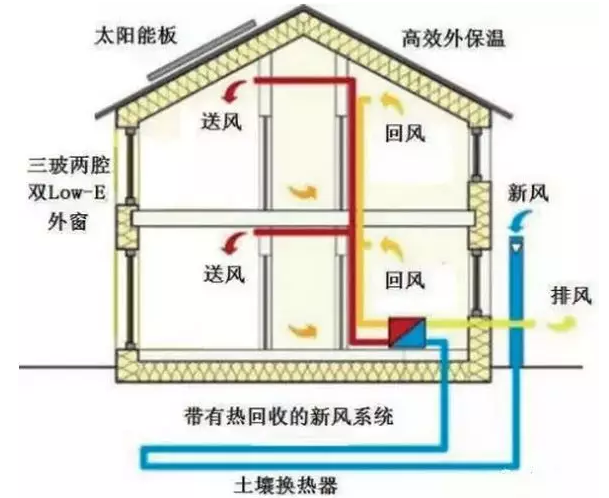

圖1 顯熱新風換氣機工作原理圖
目前被動房新風設計較少，本文將針對管道保溫進行優化設計。
新風系統管道保溫方案
1.新風系統管道溫度計算

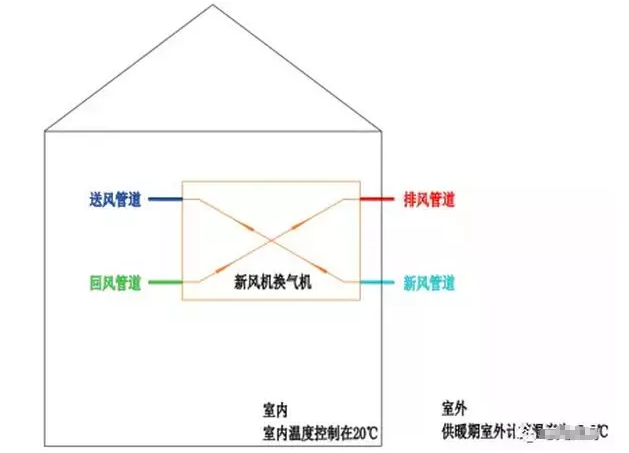

被動房新風系統設計共涉及4種風管，分別是送風管道熱交換芯到室內的風管、回風管道室內到熱交換芯的風管、新風管道室外到熱交換芯的風管、排風管道熱交換芯到室外的風管，如圖2所示。
圖2 被動房新風系統設計管道

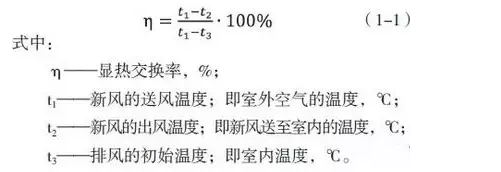

假設某地區供暖室外計算溫度為-7.2℃，冬季被動房室內送風管道的風溫不低于16℃，可根據顯熱交換率式（1-1）分別計算出各個管道的進出口溫度。
根據《河北省被動式低能耗居住建筑節能設計標準》，冬季室內溫度要求在20℃以上，而夏季室內溫度要求在26℃以下。以顯熱新風換氣機顯熱交換率75%進行計算，可求得新風出風溫度為13.2℃，小于被動房冬季室內新風出風溫度16℃的設計標準。在流量相同且不漏風的情況下，根據能量守恒定律，進風升溫等于排風的降溫，經過計算得出熱交換后排風出口溫度為0.4℃。
在送風過程中，新風流經室外到熱交換芯和熱交換芯到室內的風管的管道、排風流經熱交換芯到室外的管道。在冬季時由于管道溫度過低，這三類管道將成為很大的冷源，不利于新風與排風之間熱交換。因此，應當在上述三種管道外側鋪設保溫層以阻斷冷源。
2.新風系統管道保溫厚度計算
可以根據送風管道管徑、排風管道管徑、新風管道管徑，并按照被動式建筑室內風管風速控制的要求，即室內主風管風速在2~3m/s；支風管風速不大于2m/s，由式（1-2）到式（1-4）可計算出管道保溫的厚度。

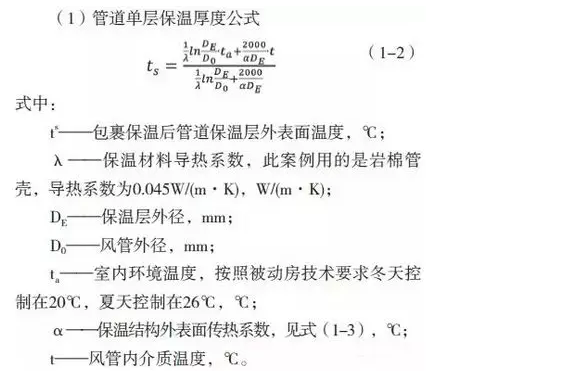

（2）保溫結構外表面?zhèn)鳠嵯禂?shù)公式

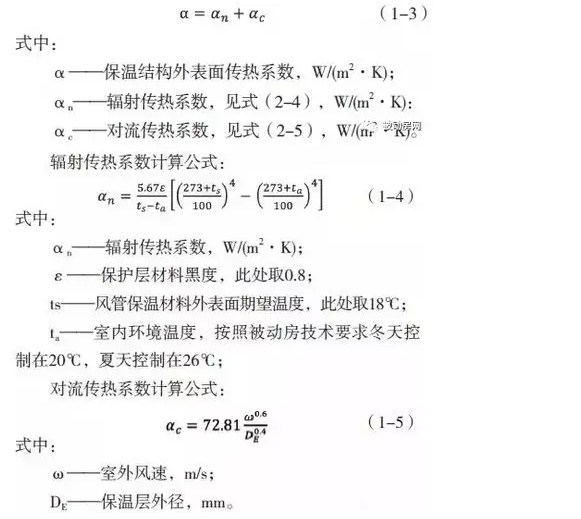

風管保溫結構表面?zhèn)鳠嵯禂?shù)為保溫層材料的輻射傳熱系數與對流換熱系數之和。可按照式（2-3）計算：
利用上述公式，可推算出排風管道、新風管道及送風管道采用不同厚度時巖棉管殼管道表面的溫度,結果見表1。

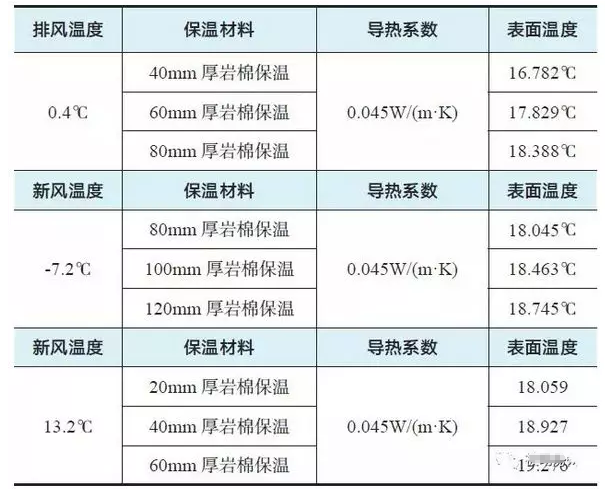

表1 排風管道、新風管道及送風管道保溫厚度與表面溫度計算
結合被動房保溫效果要求,管道增加保溫后的表面溫度不應該低于18℃。結合管道保溫效果和材料經濟性，可得出送風管道外保溫的厚度為40mm，排風管道外保溫的厚度為80mm，新風管道保溫厚度為100mm。同時，需要暖通設計人員充分考慮由于保溫厚度的增加而導致沒有足夠的施工空間等問題。
送風口與回風口設計及計算
（1）送風口及回風口設計
通回風方式分為上進下回式、上進上回式、中送上下回式及下送上回式。
1）上進下回式，即送風口位于空調區的上部，回風口位于空調區的下部。該方案的優點是能夠形成比較均勻的溫度場和速度場，送風和回風不易發生“短路”，是混合式送風的基本方式；缺點是回風口和回風管道的設置不便。
2）上進上回式，即送風口位于空調區的上部，回風口也位于空調區的上部。室外新風與室內空氣充分混合后進入工作區，排風由空調區上部的回風口排出空調區。該方式適用于不適在房間下部布置排風口的場所，且這種回風方式易發生氣流短路現象。
3）中送上下回式，即中送上、下回方式，送風口位于空調區的中部，回風口空調區的上部或者下部。室外新風由空調中部直接進入工作區，排風由空調區上部或者下部的回風口排出空調區。在某些高大建筑內，實際工作區仍在2m以下，不需要將整個空間作為調節的對象，可以采用中部送風的方式，且具有一定的節能效果。
4）下送上回式，即下送上回方式。送風口位于空調區的下部，回風口位于空調區的上部。室外新風由空調下部進入室內與房間內空氣混合，排風由空調區上部的回風口排出空調區。該方式適用于室內余熱量很大，特別是熱源靠近頂棚的場所。
無論利用哪種方式，被動房新風設計的主要目的是通過形成有效的新風區、溢流區及排風區，使新風在室內得以充分循環，進而覆蓋到房間的每一個角落。

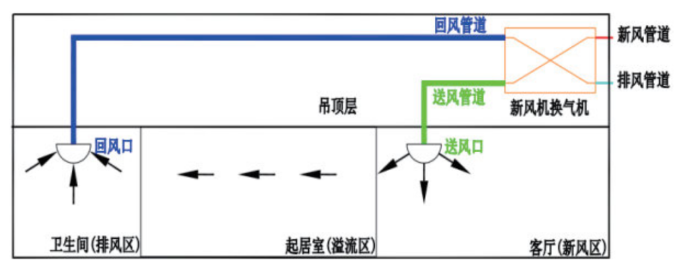

圖3展示了理想狀態下的被動房室內新風組織設計，描述了經過新風熱交換機的室外新風通過客廳上部進入室內，在衛生間設置回風口將室內污濁空氣通過回風管道引入新風換氣機，進行室內空氣的余熱回收利用。
該方案的優點是利用衛生間排風產生的負壓使起居室形成了溢流區，即使不用在起居室額外增加新風管道也能保證起居室內充滿新風，從而實現新風循環的目的；回風口設置在衛生間，使衛生間內產生了負壓，保證衛生間內的異味不會擴散到起居室；節省送風管道的材料費與安裝費。
（2）風管阻力的計算
上面例子得出，一方面良好合理的送風口與回風口的設置可以大大減少額外風管的布置。另一方面，為了保證新風換氣機能正常通風，需要克服管網阻力的靜壓和把氣體輸送除去的動壓。

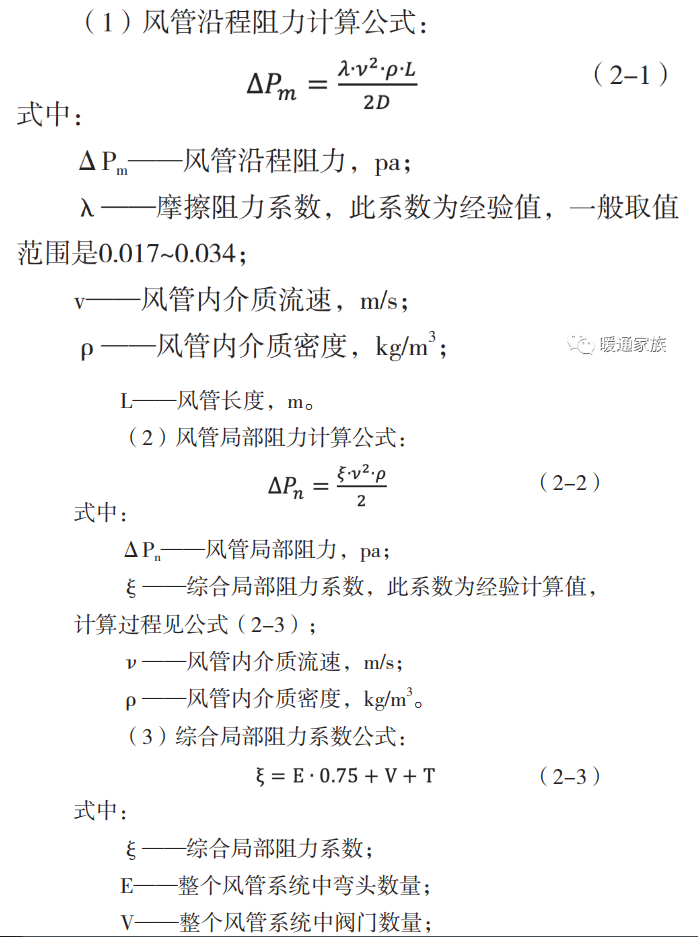

風機中的靜壓只存在于風機進出口管網中，并且一定等于管網阻力。風機動壓在風機進出口管網中沒有任何消耗。當風機進出口管網的截面積相同時，風機進出口的動壓相等。如果管網的截面積不同，管網中的動壓也不同。所以，新管道管道長度的減少以及管道的彎頭閥門的減少等同于整個管系的沿程阻力和局部阻力減少，風機將會更加省電。以下為風管阻力計算公式：

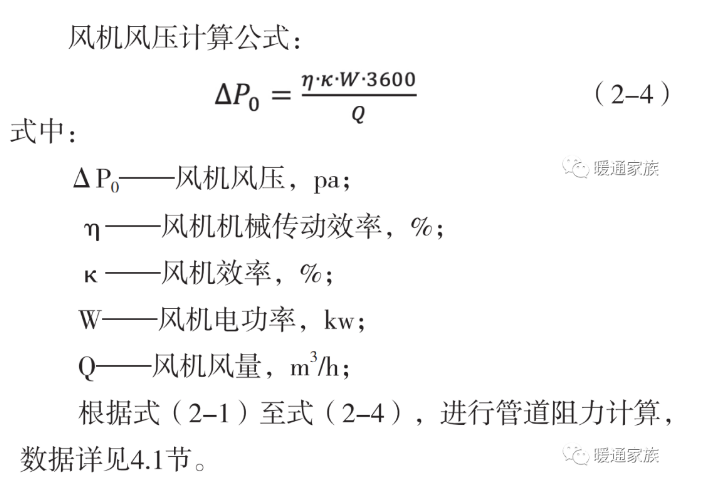

通過式（2-1）至式（2-3）可以計算出整個風管系統的全壓，即管道局部阻力與管道沿程阻力之和。當新風風機所能提供的風壓大于管道系統的全壓時，說明風機選型正確。新風機風機能提供的風壓按照式（2-4）計算。
工程實際案例分析
（1）項目分析

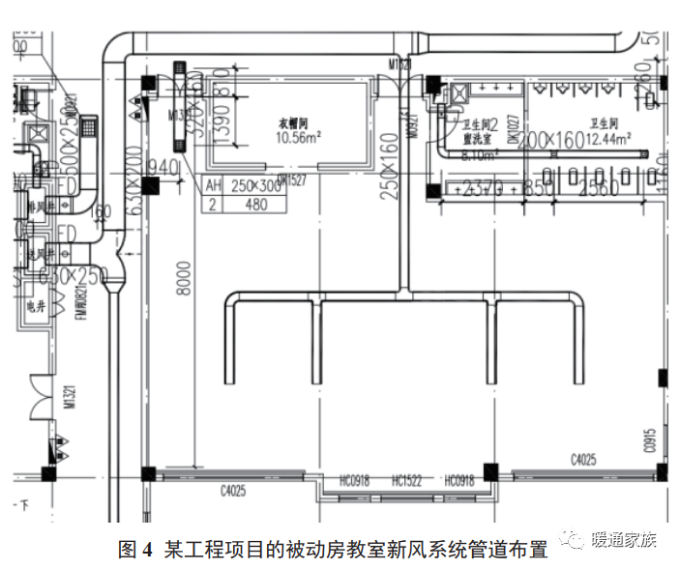

圖4為某項目工程項目的被動房教室新風系統管道布置，房間凈深8米。設計者的設計思路是從右側門上口吊頂層引入新風，進入房間后將新風管道均勻分為4路。其目的是為了使新風可以均勻地分布到房間當中，實現新風循環的作用。同時在左側門上口處設置排風裝置，目的是將室內的空氣引導至走廊中，再通過走廊的集中排風管道將室內污濁空氣引向新風換氣機進行余熱回收利用。
值得注意的是，設計者考慮到衛生間產生的氣體若進行集中排風引到新風換氣機中實現熱交換，會導致室內新風被污染。故而設計者在衛生間設置了獨立的排風系統，即將衛生間的污濁空氣直接引入獨立的排風井，不參與新風熱交換。
但此項目設計方案存在兩個問題。
1）本設計中衛生間采用局部排風系統，風量較大。被動式建筑氣密性非常好，當衛生間排風系統啟動時，使用者是否按照設想及時開關換氣扇不可預估，應審慎考慮回風系統與新風系統的聯動關系，否則會導致建筑處于負壓狀態。
同時，大量富有剩余焓值的空氣未經熱回收就被排出室外，浪費部分室內余熱，應把衛生間通風納入建筑整體通風考慮。
可采取以下措施：顯熱換氣機不會污染新風，可通過風井統一回收衛生間的排風廢熱，并根據風量進行補風；還可加大每一層新風量，把每層的衛生間排風直接并入新風換氣機的排風管，排風口從走廊挪到衛生間，并在衛生間的墻壁和門上做出足夠的溢流口。
但該措施在實際工程案例中，業主可能擔心新風換氣機出現質量問題，導致衛生間的廢氣污染新風，最終使整個房間充滿異味，所以使用該措施需要考慮業主是否能接受。
2）新風管線太長會造成不必要的送風壓力損失，增加風機功耗。在面積較小的空間內且被動房氣密性較好的工況下，送風管道不必延伸至房間深處。送風口設置在房間邊緣，用送風百葉調整角度就可以滿足將新風送入室內的需求。
因此，可將送風管道的送風口布置在右側門上口部分，在門下口留有合理的通風縫隙，就可以保證室內空氣的流通。按照上文所述，也就是教室為新風區，走廊為溢流區，集中排風口處為排風區。
按照門上口送新風、門下口排風這種方式結合該項目案例，根據式（2-1）至式（2-4），計算得到若減少管長為10m、管徑為250mm×160mm的管道局部阻力為24.16pa，則沿程阻力為11.85pa。
（2）Airpak 模擬過Airp
ak（CFD）模擬仿真軟件對該方案進行室內氣流模擬分析，以確定門上口送風、門下口回風這種方式可保障在面積較小的空間內，新風可以均勻地分布于整個房間。

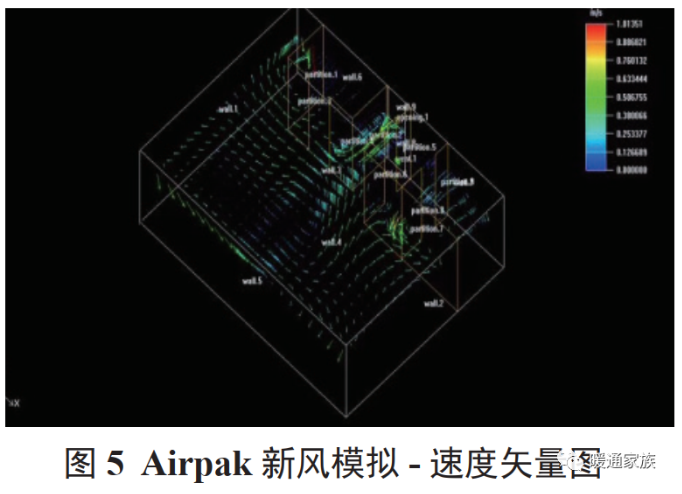

圖5為Airpak新風模擬—速度矢量圖，圖中新風送風口位置離地高度2.5米，圖中的Opening1、opening2表示門上方新風出口，出口風速3m/s；vent1、vent2表示門下口回風洞。
根據圖5所示，新風在入口處速度最快，產生向前的運動軌跡。但通過無隔間壁面，由于壓力驟減，新風方向發生改變，貼近壁面向前流動。在房間遠離新風口位置，依然存在一定風速。

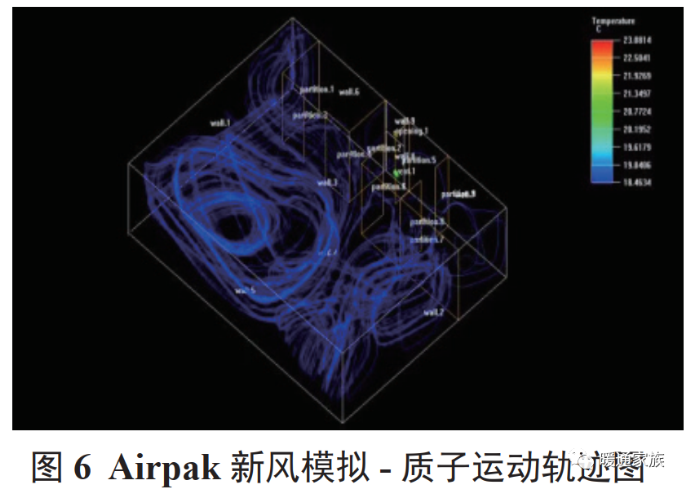

根據圖6可觀察到新風質子運動軌跡，觀察到引進的新風可達到室內最遠端，即形成良好的新風循環，表明門上口送風，門下口回風在面積較小的空間內具有可行性。
總結及優化
算了新風管道保溫方案，得出送風管道、排風管道、新風管道保溫厚度適宜的巖棉外保溫層厚度。同時對新風送風口及污風排風口位置進行設計，充分利用室內空氣余熱，增加新風送風口溫度。減少新風管網的管長時也減少相應沿程阻力及管道造價，且在面積較小的空間內可實現新風循環。對此類工程，還可進一步優化，如以下幾點。
1）在嚴寒地帶，由于冬季室外溫度較低，可采取地道風形式預熱新風。由于地道風系統利用天然地層蓄熱，可降低建筑能耗。
2）若室內外溫差較大致使新風送風口溫度較低，還可增加一個低功率的空氣預熱器，或者將新風管道與風機盤管結合進行混風處理，以提升新風送至室內的出口溫度。
3）新風送風口及回風口分別設置在門上及門下時，需保持較大距離，以免出現氣流短路現象。同時風口面積較小，以增加風速，使新風到達空間最遠端。
4）若衛生間回風，可將回風管道單獨與新風換氣機連接，實現衛生間余熱回收。但新風量需增大，增大新風循環以保持室內正壓。
5）可采用CFD流體模擬仿真軟件對房間氣流組織模擬預測。根據不同房間、適用類型，對排風管道進行設置模擬以減少風機壓力。在保障使用功能的情況下，保證經濟最大化。
6）可嘗試以地送風形式（下送下回或下送上回式）增強室內空氣流動，減少空氣滯留區。由于實驗空間有限，本文依然存在可改進之處。望對被動房新風設計等工程提供借鑒。
