一、新風系統的優勢
1. 去除PM2.5，讓室內環境的PM2.5數值保持在安全的范圍內
2. 置換式通風及時，有效的排走房間的有害氣體，例如甲醛，苯，CO2等
3. 低噪音，無維護風機，保證系統永久穩定可靠.
二、設計原則

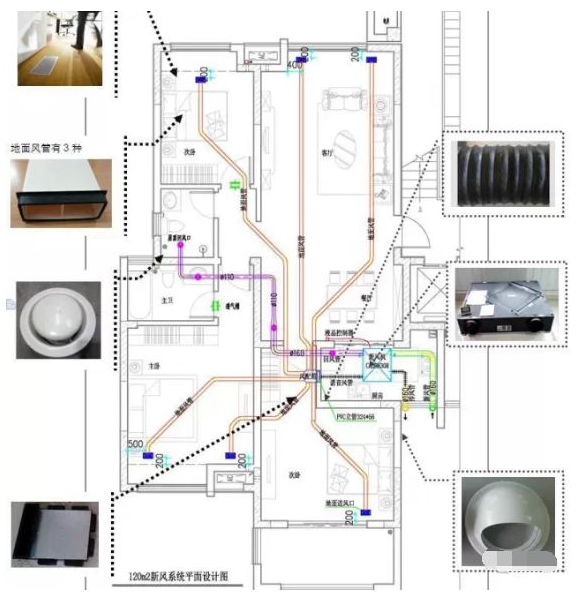

1. 新風系統包含：
全熱回收新風機（含PM2.5高效過濾），屋頂主風管，主立風管，新風分配器+地面送風管，地面送風口，回風口，透氣槽。
2. 設計選型原則
⑴ 根據房間套內的面積：套內面積*層高*換氣次數=新風量
例如100m2*2.8m*0.5=140m3/h,可以選200m3/h的新風機一臺
住宅的換氣次數一般取0.5即可。
⑵ 根據人員數量：規范要求人均最小新風量為30m3/h，則計算公式為:人數*30=新風量。
例如 房間平時有3個人，那就需要90m3/h的新風量，一般按人數選擇不適合住宅，比較適合會議室，餐廳等人員密集的建筑。
⑶ 如果把握不好，以上兩種方式計算后取大值，普通住宅一般按第一種算法計算后即可。
3. 設計注意事項

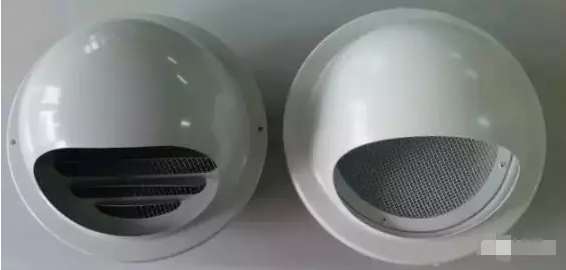

⑴ 新風入口的選擇：新風機采風口要選擇空氣質量比較好的地方，不要正對別人家的廚房，衛生間，尤其注意不要挨著燃?xì)獗趻鞝t的排煙口。常規面積100m2左右的房子用150的防雨風帽，預留洞尺寸180mm
⑵ 排風口：也就是污風排到室外的口，這個口放的位置沒那么講究，盡量遠離新風入口，建議保持1米以上的距離，常規面積100m2左右的房子也用150mm的防雨風帽，預留洞尺寸180mm。
⑶新風機：風量的選擇是根據房間的套內面積計算的，有一個粗略的估算方法就是：面積*1.5=新風量；新風的安裝位置也要講究一下，推薦安裝在衛生間，廚房，客廳陽臺，或室外陽臺，不能安裝在主臥陽臺，新風機的厚度只有236mm ，一般吊頂都能適用。

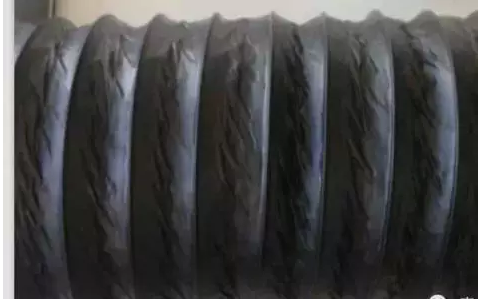

⑷消音風管：為了消除設備通過管道傳聲，我們要在風機的出口安裝2米長的消音風管，推薦每臺設備安裝2根，送風口1根，排風口1根；最少也要在送風口安裝1根。

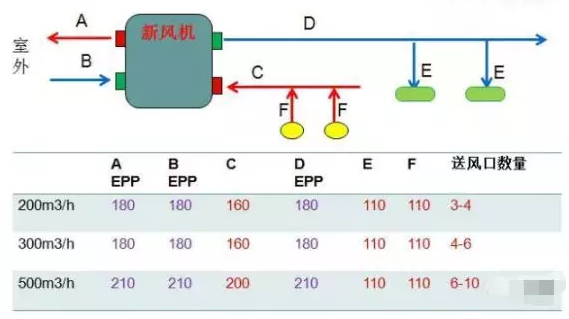

⑸主風管：一般采用EPP和PVC組合使用，新風段和排風段用EPP，送風段（推薦用EPP）和回風段用PVC，管徑的選擇參考下表.

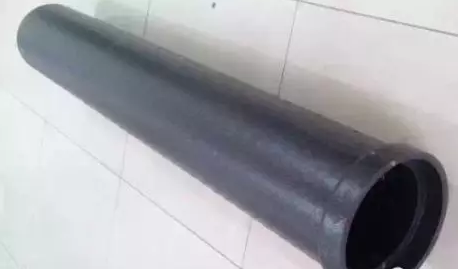

⑹EPP保溫風管：自帶保溫，環保，低噪音，主要用于新風機與室外風口連接，省掉常規用橡塑保溫板和膠水去現場做保溫的步驟，省時省力。如果遇到梁可以用過梁器，圓孔150mm。

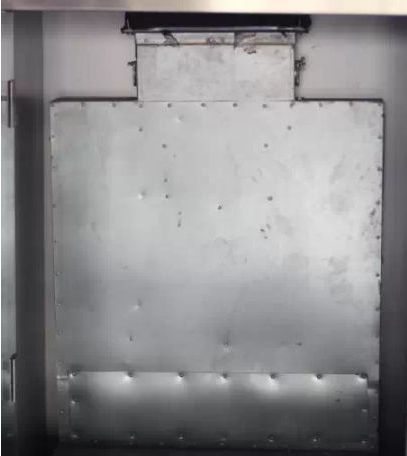

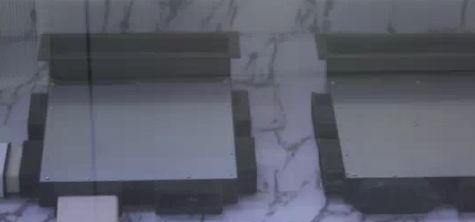

⑺分配器：屬于暗藏件，要選擇安裝在比較隱蔽的地方，例如門后，隔墻內，衣柜內，櫥柜內等。

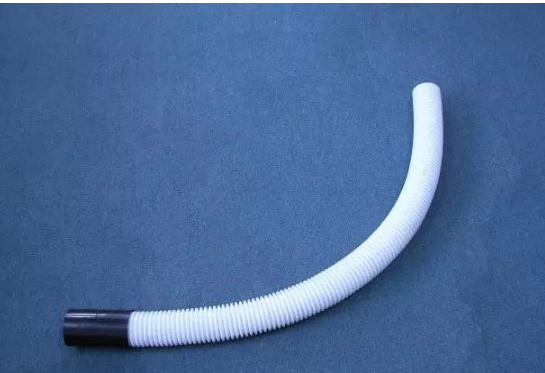

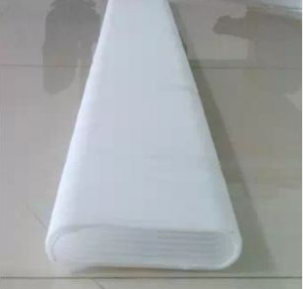

⑻地面送風管

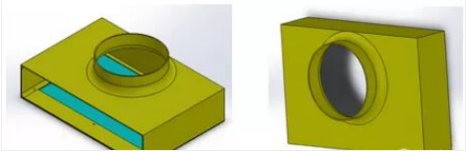

⑼地面出風口：地面送風口設計要注意不要設置在容易被家具遮擋的地方，一般設置在窗戶邊，居中擺放，長邊距墻200mm；而且送風口要安裝在需要正壓的房間，比例臥室，客廳，書房。普通的家庭設計地面送風口時可以參考以下原則，主臥室2個送風口，次臥1個，書房1個，客廳2個。
風口蓋板是不銹鋼304拉絲材質，外觀漂亮，不褪色，耐用，四周有小的翻遍，防止碰腳。單管蓋板最大尺寸290*160.
⑽回風口：安裝在衛生間、走廊、餐廳等房間，每個房間1個，數量也參考上面的表格即可。
新風系統的安裝
總安裝流程：
①清掃地面 固定分配器和送風口底盒 鋪設地面風管
②安裝立風管& 安裝回風管 安裝新風主機 安裝機房管道
②同時安裝室外風口、透氣槽箱體
⑶交房時，安裝地面蓋板，回風口，透氣槽面板

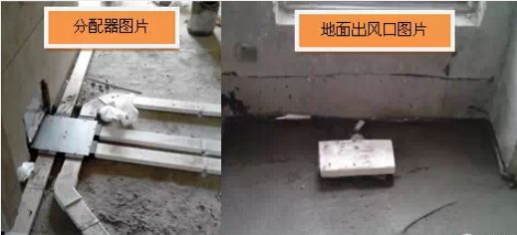

一、新風地面末端安裝流程：
安裝分配器→固定底盒→安裝風管

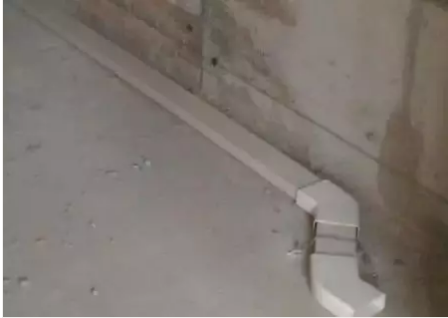

A首先固定分配器，然后標記出地面送風口的位置，然后根據圖紙走向安裝扁風管，先從分配器這端開始安裝，最后安裝到地面出風口時，管道連接好以后，在固定底盒，然后在底盒內填充滿聚苯板，用膠帶密封。

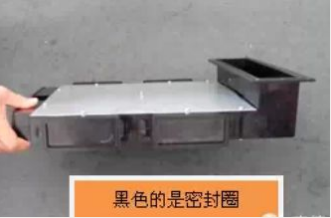

B分配器箱內有密封圈，將密封圈安裝到分配器內，然后準備肥皂水，涂抹后再將風管插入密封圈；

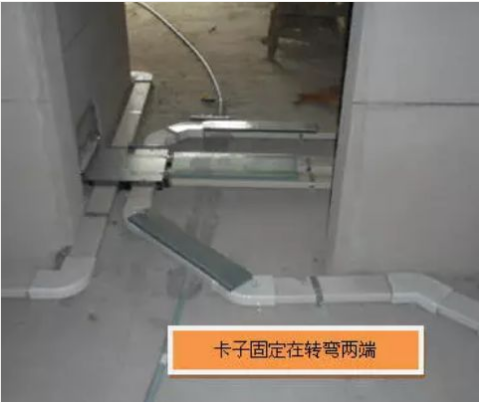

D風管安裝時拐彎的地面用專用卡子固定在地面上，用6mm的塑料漲塞即可；風管拐彎時盡量都使用135度彎頭，不得已的情況下每個支路可以使用1-2個90度彎頭。

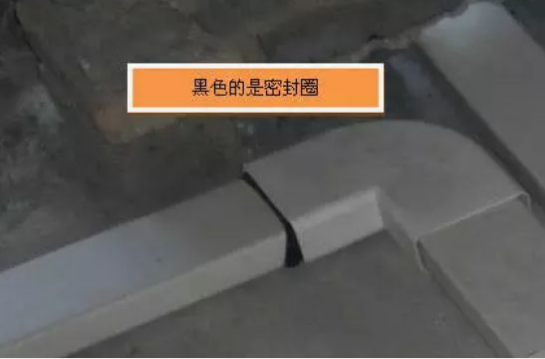

D風管與管件的連接必須使用方形密封圈連接。
E風管的檢測
當風管安裝完畢、地暖回填后，要用疏通器來檢測風管是否破損，根據疏通器插入的深度來判斷扁風管破壞的地方，從而鑿開地面，進行重新修補。

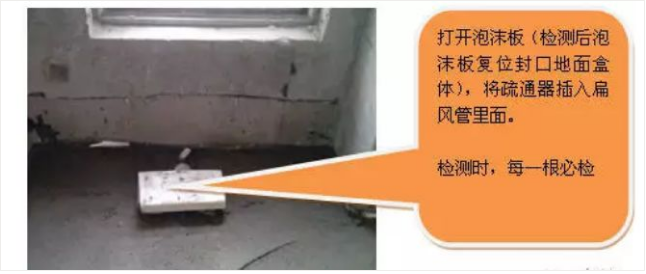

操作時，將疏通器從地面送風口插入，一直插到分配器里面，通過長度預估和聽疏通器敲擊分配器的聲音來判斷風管是否斷裂。

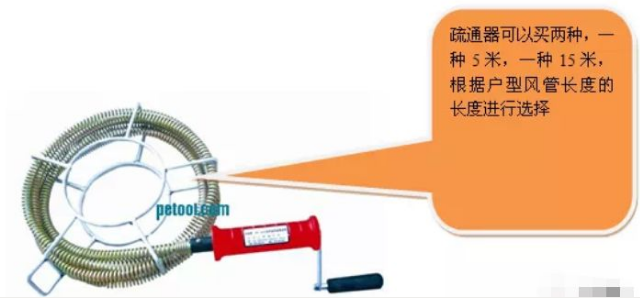

疏通器
二、屋頂部分安裝流程
安裝立風管→安裝回風管→主機→機房管道

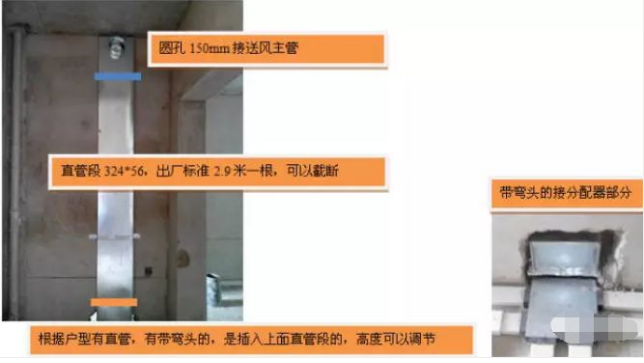

2.1.安裝立風管
頂部接主風管部分 ，圓管外徑150mm
立風管 外徑324*56mm

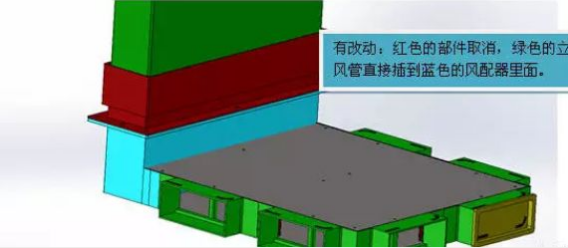

分配器與立風管連接 (風管上法蘭取消，直接通過密封圈插到分配器內)
2.安裝回風管
回風管采用EPP或PVC風管，主管管徑160mm，支管都是110mm，梁上都有預留孔洞，
局部預留孔洞不合適的需要重新打孔，打孔時盡量貼屋頂，不要打壞主鋼筋。
風管與風管連接時除了用少量膠水粘貼外，需要在管道外面用鋁箔膠帶粘貼，即美觀又防止漏風。
2.3安裝室外側風管及室外防雨風帽

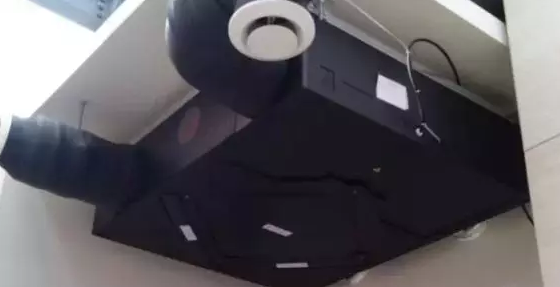

2.4安裝新風主機
主機是用10mm通絲吊裝的，必須水平安裝，全熱回收新風機無冷凝水。
設備吊裝時，設備距離屋頂至少留10mm距離，通絲與設備連接處安裝減震墊。

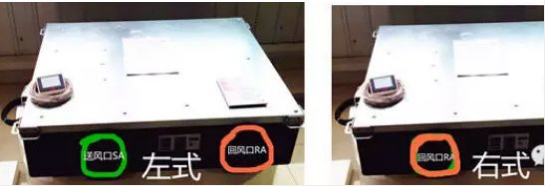

新風機分為左式和右式，請注意按下圖區分
三、交房時，安裝地面送風口蓋板，回風口，透氣槽面板

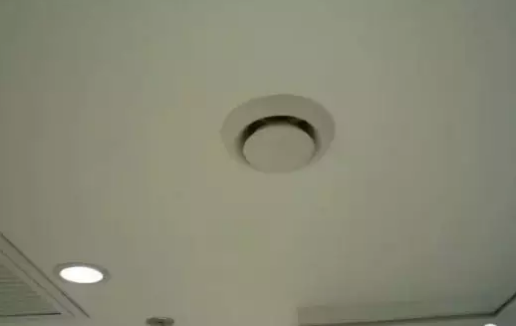

1.交房后再安裝回風口：
回風口安裝時需要把安裝套先固定到內徑100mm的管子上，找好距離，然后把回風口斜著放到安裝套內，然后調正旋轉卡入連接套內，安裝套是防倒退的，插進去就把回風口卡住了；

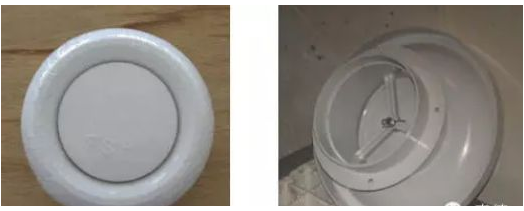

回風口HF110

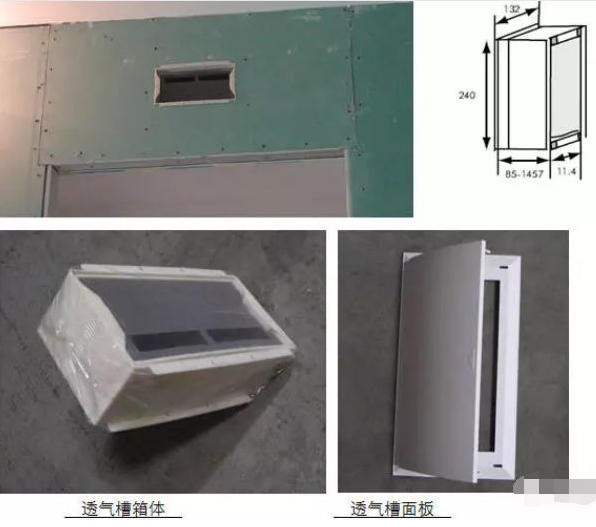

2.安裝透氣槽：
安裝透氣槽時首先要把可調箱體取出來，2塊白色面板不要?jiǎng)樱旁诤凶永铮ㄗ⒁獬善繁Ｗo(hù)）以后安裝。透氣槽箱體的標準產品大小是237*116（上下法蘭邊各15mm），建議洞口尺寸為240*120.一般安裝在門的正上方或圖紙中的其他合適地方，一般在墻體上開好合適的洞，把箱體左右拆開放入洞內，用螺絲固定法蘭邊上的小孔，或直接用龍骨卡住都可以。
工程精裝快結束時，室內無塵施工后，可以安裝白色面板了，用木螺絲把白色弧形面板擰到
底盒箱體左右的預留小孔內即可。
特別注意
交房后需要安裝的新風配套產品：
1. 地面送風口的不銹鋼面板
2. 透氣槽的2塊白色面板
3. 塑料回風口
以上3種產品注意施工期間的成品保護。否則會造成不銹鋼面板表面拉傷，白色面板變色變臟，或弄斷透氣槽面板的塑料轉軸。
