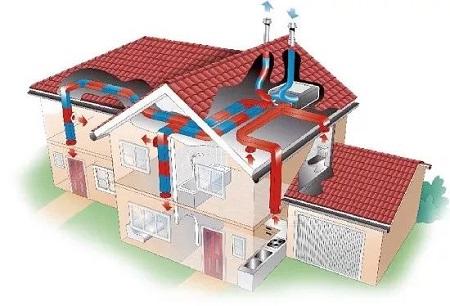

根據歐洲一些從事建筑研究和設計的學者們達成的共識，年供暖耗熱量不超過15kW?h／m2，同時年總能耗（供暖、空調、生活熱水、照明及家電等能耗之和）不超過120kW?h／m2的建筑被稱為“被動房”（passivhaus或passivehouse）。為了滿足年供暖耗熱量和年總能耗指標，要求被動房圍護結構具有良好的保溫隔熱性和氣密性，前者可以很好地減少由于室內外溫差所引起的冷熱負荷，而后者能夠有效地減少由于室內外空氣滲透產生的冷熱量損失。但由此也會導致室內空氣與室外空氣的交換，需要通過可以控制的機械系統來實現。同時，為了滿足室內人居需求，必須保證一定的新風量。新風的處理與組織及輸配都需要消耗一定的能量，而由于被動房圍護結構良好的保溫隔熱性能，使得新風系統能耗在供暖空調系統總能耗中占有較大比例。
本文根據被動房相關技術參數要求和DB11／891—2012《北京市居住建筑節能設計標準》建立了對比模型，計算了某居住建筑冬、夏季室內負荷以及新風負荷所占比例，模擬了全年能耗情況，對比分析了采用被動房技術與根據國內相應設計標準設計的居住建筑的節能水平。
計算模擬
針對以上各種影響因素，為了清楚地比較被動房供暖空調系統各類負荷所占比例與普通居住建筑的不同，參照被動房相應技術指標，采用EnergyPlus軟件進行計算模擬，該軟件在計算過程中對建筑負荷、系統、設備之間都有反饋，有較好的精確性。
建筑模型基本參數

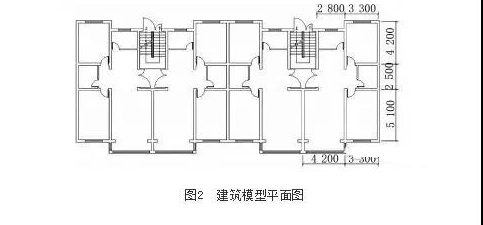

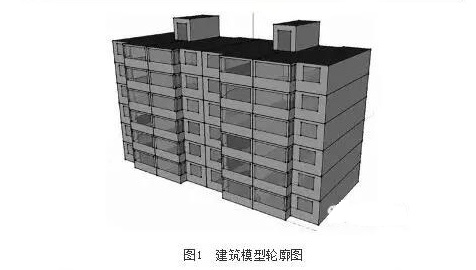

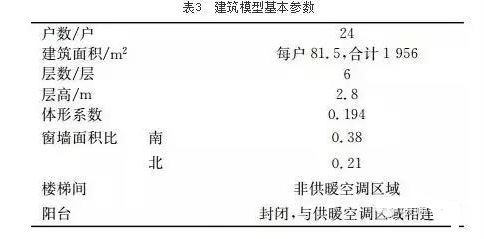

以北京作為建筑所在地。模型相關參數及空間尺寸等如表3及圖1，2所示。
參數條件設置
計算模擬采用軟件EnergyPlusV8-1版本進行，其中圍護結構、空調系統及熱回收裝置等的主要參數設置如表4所示。

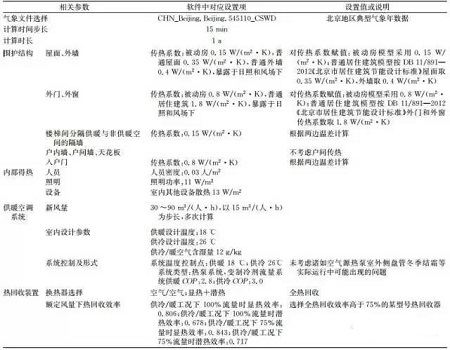

表4模擬中涉及的主要參數設置
結果分析
負荷總體情況

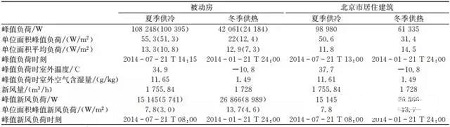

對根據被動房技術標準及北京居住建筑節能標準設置的模型進行計算得到的整棟建筑的最大負荷及新風負荷如表5所示。
由于被動房圍護結構良好的保溫隔熱性能，在冬季不采用熱回收裝置的情況下，相應模型的熱負荷為22W／m2，約為采用DB11／891—2012《北京市居住建筑節能設計標準》模型的熱負荷（31.4W／m2）的67％左右。在夏季被動房最大負荷點出現在14：15，其冷負荷為55.3W／m2，高于采用DB11／891—2012《北京市居住建筑節能標準》模型的50.6W／m2，被動房模型采用排風熱回收后二者大致相當。
圖片注：1）計算新風量取30m3／（人·h）； 2）冬季供熱采用空調熱負荷計算方法；3）括號中為采用排風全熱回收裝置計算模擬所得負荷。
新風負荷所占比例
在夏季，最大新風負荷與最大總負荷的出現時刻并不一致，夏季平均值為18.4％（時間平均）。隨著新風量的不同，相應比例在14％～34％之間變化。
在冬季，由于被動房良好的保溫隔熱性能有效地減少了由圍護結構產生的冷熱負荷，同時室內的人體、燈具及設備散熱量均被很好地利用，所以新風負荷更為突出。根據新風量的不同，不采用熱回收時新風負荷占總熱負荷的63.8％～84.1％左右。
采用全熱回收（ERV）裝置、新風量為30m3／（人?h）時，夏季新風負荷可降低63％左右，冬季新風負荷可降低67％左右。夏季最大新風負荷降低為總冷負荷的7.4％；冬季最大新風負荷降低為總熱負荷的37.16％，其他新風量下下降幅度更明顯。
供暖空調系統能耗
被動房采用能量回收裝置比不采用全年可節能5.47％～11.2％。當新風量為30m3／（人?h）時，能量回收裝置能耗為3.1kW?h／（m2?a），占系統全年能耗的10.96％，而夏季制冷能耗為16.04kW?h／（m2?a），占系統全年能耗的75％左右，為主要能耗。
新風量對被動房供暖空調系統全年能耗影響較大，當新風量為90m3／（人?h）時，全年系統能耗將達到33.35kW?h／（m2?a），比30m3／（人?h）時增加47％。
被動房與根據北京節能標準建造的居住建筑相比，在相同的室內衛生和熱舒適條件下，新風量為30m3／（人?h）時，被動房供暖空調系統年能耗為22.66kW?h／（m2?a），與根據北京節能標準建造的建筑的能耗24.38kW?h／（m2?a）相比，可節能7％左右。
需要說明的是，當前國內居住建筑很多沒有設置獨立的新風系統，主要依靠自然通風或冷風滲透等方式進行通風換氣。而本文在計算模擬時，為了對比被動房和一般節能居住建筑的負荷和能耗水平，對室內新風量及溫濕度采用了一致的設置，因此結果與實際情況可能存在一定的差異。
